MODUL IPA TERPADU TIPE CONNECTED

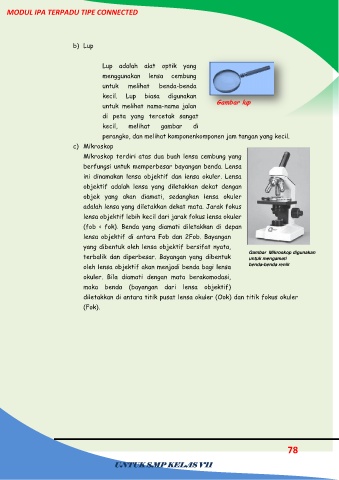

b) Lup
Lup adalah alat optik yang
menggunakan lensa cembung
untuk melihat benda-benda
kecil. Lup biasa digunakan
untuk melihat nama-nama jalan Gambar lup
di peta yang tercetak sangat
kecil, melihat gambar di
perangko, dan melihat komponenkomponen jam tangan yang kecil.
c) Mikroskop
Mikroskop terdiri atas dua buah lensa cembung yang
berfungsi untuk memperbesar bayangan benda. Lensa
ini dinamakan lensa objektif dan lensa okuler. Lensa
objektif adalah lensa yang diletakkan dekat dengan
objek yang akan diamati, sedangkan lensa okuler
adalah lensa yang diletakkan dekat mata. Jarak fokus
lensa objektif lebih kecil dari jarak fokus lensa okuler
(fob < fok). Benda yang diamati diletakkan di depan
lensa objektif di antara Fob dan 2Fob. Bayangan
yang dibentuk oleh lensa objektif bersifat nyata,
Gambar Mikroskop digunakan
terbalik dan diperbesar. Bayangan yang dibentuk untuk mengamati
oleh lensa objektif akan menjadi benda bagi lensa benda-benda renik
okuler. Bila diamati dengan mata berakomodasi,
maka benda (bayangan dari lensa objektif)
diletakkan di antara titik pusat lensa okuler (Ook) dan titik fokus okuler
(Fok).
