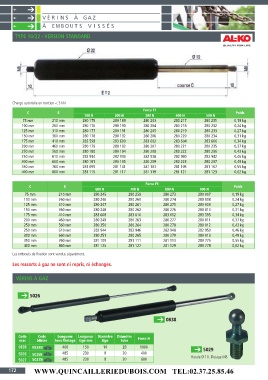

V É RI N S À GA Z
À E M BOU T S V I S S É S

TYPE 10/22 - VERSION STANDARD

Charge autorisée en traction < 3 kN
Force F1
C E Poids
100 N 200 N 300 N 400 N 500 N
75 mm 210 mm 280 175 280 189 280 203 280 217 280 231 0,19 kg
100 mm 260 mm 280 176 280 190 280 204 280 218 280 232 0,24 kg
125 mm 310 mm 280 177 280 191 280 205 280 219 280 233 0,27 kg
150 mm 360 mm 280 178 280 192 280 206 280 220 280 234 0,31 kg
175 mm 410 mm 283 598 283 600 283 602 283 604 283 606 0,34 kg
200 mm 460 mm 280 179 280 193 280 207 280 221 280 235 0,37 kg
250 mm 560 mm 280 180 280 194 280 208 280 222 280 236 0,43 kg
250 mm 610 mm 282 934 282 936 282 938 282 940 282 942 0,46 kg
300 mm 660 mm 280 181 280 195 280 209 280 223 280 237 0,49 kg
350 mm 760 mm 281 099 281 101 281 103 281 105 281 107 0,55 kg
400 mm 860 mm 281 115 281 117 281 119 281 121 281 123 0,62 kg

Force F1
C E Poids
600 N 700 N 800 N 900 N
75 mm 210 mm 280 245 280 259 280 273 280 007 0,19 kg
100 mm 260 mm 280 246 280 260 280 274 280 008 0,24 kg
125 mm 310 mm 280 247 280 261 280 275 280 009 0,27 kg
150 mm 360 mm 280 248 280 262 280 276 280 010 0,31 kg
175 mm 410 mm 283 608 283 610 283 612 283 595 0,34 kg
200 mm 460 mm 280 249 280 263 280 277 280 011 0,37 kg
250 mm 560 mm 280 250 280 264 280 278 280 012 0,43 kg
250 mm 610 mm 282 944 282 946 282 948 282 950 0,46 kg
300 mm 660 mm 280 251 280 265 280 279 280 013 0,49 kg
350 mm 760 mm 281 109 281 111 281 113 280 775 0,55 kg
400 mm 860 mm 281 125 281 127 281 129 280 778 0,62 kg
Les embouts de fixation sont vendus séparément.

Les ressorts à gaz ne sont ni repris, ni échangés.

VÉRINS À GAZ

5026

0838

Code Code Longueur Longueur Diamètre Diamètre Force N
vrac blister hors filetage tige mm tige tube
0838 0838B B 400 150 14 28 1000 5029
5026 5026B B 485 230 8 20 400 Rotule Ø 10, filetage M8.
5027 5027B B 485 230 8 20 600

172 WWW.QUINCAILLERIEDUBOIS.COM TEL:02.37.25.85.46
