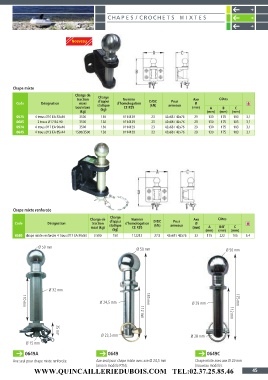

C HA P E S / C ROC H E T S M I XT E S

Nouveau

Chape mixte
Charge de
traction Charge Numéro Axe Côtes
Code Désignation maxi d’appui d’homologation D/DC Pour Ø
boule/axe statique CE R55 (kN) anneaux (mm) A B C
(kg) (kg) (mm) (mm) (mm)
0575 4 trous Ø10 EA 83x56 3500 150 0114129 23 42x68 / 42x76 29 130 175 103 3,1
0605 2 trous Ø17 EA 90 3500 150 0114129 23 42x68 / 42x76 29 130 175 103 3,1
0574 4 trous Ø17 EA 90x40 3500 150 0114129 23 42x68 / 42x76 29 130 175 103 3,1
0645 4 trous Ø13 EA 85x44 1500/3500 150 0114129 23 42x68 / 42x76 29 130 175 103 3,1

Chape mixte renforcée
Charge
Charge de d’appui Numéro D/DC Pour Axe Côtes
Code Désignation traction statique d’homologation (kN) anneaux Ø
maxi (kg) CE R55 (mm) A B/B’ C
(kg) (mm) (mm) (mm)
0580 chape mixte renforcée 4 trous Ø17 EA 90x50 3 500 150 112212 27,5 42x68 / 42x76 32 175 222 105 5,4

Ø 50 mm
Ø 50 mm Ø 50 mm

Ø 32 mm

Ø 24,5 mm 112 mm 185 mm Ø 29 mm 112 mm 175 mm
110 mm

Ø 23,5 mm Ø 28 mm
35 mm
Ø 15 mm

0649A 0649 0649C
Axe seul pour chape mixte renforcée. Axe seul pour chape mixte avec axe Ø 24,5 mm Chape mixte avec axe Ø 29 mm
(ancien modèle RTN). (nouveau modèle).
