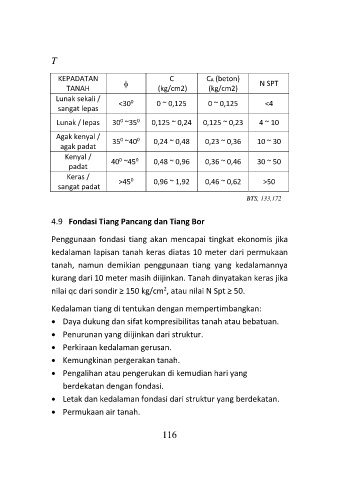

Page 125 - ANDI_BUKU JEMBATAN 1_Neat

Tabel P6 . parameter tanah campuran Nc dan C

KEPADATAN C CA (beton) N SPT
TANAH  (kg/cm2) (kg/cm2)
Lunak sekali / <30 0 ~ 0,125 0 ~ 0,125 <4
0
sangat lepas
0
0
Lunak / lepas 30 ~35 0,125 ~ 0,24 0,125 ~ 0,23 4 ~ 10
Agak kenyal / 35 ~40 0,24 ~ 0,48 0,23 ~ 0,36 10 ~ 30
0
0
agak padat
Kenyal / 40 ~45 0,48 ~ 0,96 0,36 ~ 0,46 30 ~ 50
0
0
padat
Keras / 0
>45 0,96 ~ 1,92 0,46 ~ 0,62 >50
sangat padat
B BT TS S, 133,172

4.9 Fondasi Tiang Pancang dan Tiang Bor
Penggunaan fondasi tiang akan mencapai tingkat ekonomis jika
kedalaman lapisan tanah keras diatas 10 meter dari permukaan
tanah, namun demikian penggunaan tiang yang kedalamannya
kurang dari 10 meter masih diijinkan. Tanah dinyatakan keras jika
2
nilai qc dari sondir ≥ 150 kg/cm , atau nilai N Spt ≥ 50.
Kedalaman tiang di tentukan dengan mempertimbangkan:
• Daya dukung dan sifat kompresibilitas tanah atau bebatuan.
• Penurunan yang diijinkan dari struktur.
• Perkiraan kedalaman gerusan.
• Kemungkinan pergerakan tanah.
• Pengalihan atau pengerukan di kemudian hari yang
berdekatan dengan fondasi.
• Letak dan kedalaman fondasi dari struktur yang berdekatan.
• Permukaan air tanah.

116
