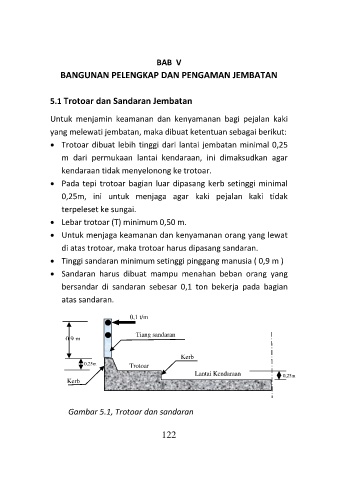

BAB V
BANGUNAN PELENGKAP DAN PENGAMAN JEMBATAN

5.1 Trotoar dan Sandaran Jembatan

Untuk menjamin keamanan dan kenyamanan bagi pejalan kaki
yang melewati jembatan, maka dibuat ketentuan sebagai berikut:
• Trotoar dibuat lebih tinggi dari lantai jembatan minimal 0,25
m dari permukaan lantai kendaraan, ini dimaksudkan agar
kendaraan tidak menyelonong ke trotoar.
• Pada tepi trotoar bagian luar dipasang kerb setinggi minimal
0,25m, ini untuk menjaga agar kaki pejalan kaki tidak
terpeleset ke sungai.
• Lebar trotoar (T) minimum 0,50 m.
• Untuk menjaga keamanan dan kenyamanan orang yang lewat
di atas trotoar, maka trotoar harus dipasang sandaran.
• Tinggi sandaran minimum setinggi pinggang manusia ( 0,9 m )
• Sandaran harus dibuat mampu menahan beban orang yang
bersandar di sandaran sebesar 0,1 ton bekerja pada bagian
atas sandaran.

0,1 t/m

Tiang sandaran

0,9 m

Kerb
0,25m Trotoar
Lantai Kendaraan
0,25m
Kerb

Gambar 5.1, Trotoar dan sandaran

122
