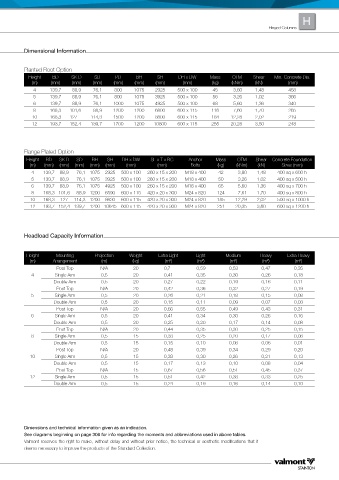

Page 147 - UK Standard Products Catalogue 2018_23.10.18

H

Hinged Columns

Dimensional Information

Planted Root Option
Height BD SK D SD PD BH SH DH x DW Mass OTM Shear Min. Concrete Dia.
(m) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg) (kNm) (kN) (mm)
4 139,7 88,9 76,1 800 1075 2925 500 x 100 45 3,80 1,48 458
5 139,7 88,9 76,1 800 1075 3925 500 x 100 56 3,26 1,02 386
6 139,7 88,9 76,1 1000 1075 4925 500 x 100 68 5,60 1,36 340
8 168,3 101,6 88,9 1200 1200 6800 600 x 115 116 7,60 1,70 265
10 168,3 127 114,3 1500 1200 8800 600 x 115 184 12,28 2,02 219
12 193,7 152,4 139,7 1700 1200 10800 600 x 115 255 20,28 3,50 248

Flange Plated Option
Height BD SK D SD BH SH DH x DW SL x T x BC Anchor Mass OTM Shear Concrete Foundation
(m) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Bolts (kg) (kNm) (kN) Sizes (mm)
4 139,7 88,9 76,1 1075 2925 500 x 100 260 x 15 x 200 M18 x 400 42 3,80 1,48 400 sq x 600 h
5 139,7 88,9 76,1 1075 3925 500 x 100 260 x 15 x 200 M18 x 400 50 3,26 1,02 400 sq x 500 h
6 139,7 88,9 76,1 1075 4925 500 x 100 260 x 15 x 200 M18 x 400 65 5,60 1,36 400 sq x 700 h
8 168,3 101,6 88,9 1200 6590 600 x 115 420 x 20 x 300 M24 x 820 124 7,61 1,70 400 sq x 800 h
10 168,3 127 114,3 1200 8630 600 x 115 420 x 20 x 300 M24 x 820 185 12,29 2,02 500 sq x 1000 h
12 193,7 152,4 139,7 1200 10645 600 x 115 420 x 20 x 300 M24 x 820 251 20,35 3,60 600 sq x 1200 h

Headload Capacity Information

Height Mounting Projection Weight Extra Light Light Medium Heavy Extra Heavy
(m) Arrangement (m) (kg) (m ) 2 (m ) 2 (m ) 2 (m ) 2 (m ) 2
Post Top N/A 20 0,7 0,59 0,53 0,47 0,35
4 Single Arm 0,5 20 0,41 0,35 0,30 0,26 0,18
Double Arm 0,5 20 0,27 0,22 0,19 0,16 0,11
Post Top N/A 20 0,42 0,36 0,32 0,27 0,19
5 Single Arm 0,5 20 0,26 0,21 0,18 0,15 0,08
Double Arm 0,5 20 0,15 0,11 0,09 0,07 0,03
Post Top N/A 20 0,66 0,55 0,49 0,43 0,31
6 Single Arm 0,5 20 0,41 0,34 0,30 0,26 0,16
Double Arm 0,5 20 0,25 0,20 0,17 0,14 0,08
Post Top N/A 20 0,44 0,35 0,30 0,25 0,15
8 Single Arm 0,5 15 0,33 0,25 0,20 0,17 0,08
Double Arm 0,5 15 0,15 0,10 0,08 0,06 0,01
Post Top N/A 20 0,48 0,39 0,34 0,29 0,20
10 Single Arm 0,5 15 0,38 0,30 0,26 0,21 0,13
Double Arm 0,5 15 0,17 0,13 0,10 0,08 0,04
Post Top N/A 15 0,67 0,56 0,51 0,45 0,37
12 Single Arm 0,5 15 0,51 0,42 0,38 0,33 0,25
Double Arm 0,5 15 0,24 0,19 0,16 0,14 0,10

Dimensions and technical information given as an indication.
See diagrams beginning on page 308 for info regarding the moments and abbreviations used in above tables.
Valmont reserves the right to make, without delay and without prior notice, the technical or aesthetic modifications that it
deems necessary to improve the products of the Standard Collection.
