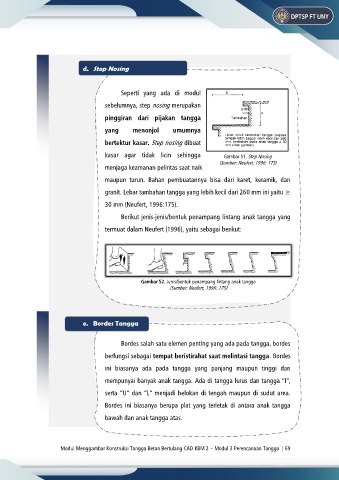

Page 89 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang
P. 89
d. Step Nosing
Seperti yang ada di modul
sebelumnya, step nosing merupakan
pinggiran dari pijakan tangga
yang menonjol umumnya
bertektur kasar. Step nosing dibuat
kasar agar tidak licin sehingga Gambar 51. Step Nosing
(Sumber: Neufert, 1996: 175)
menjaga keamanan pelintas saat naik
maupun turun. Bahan pembuatannya bisa dari karet, keramik, dan
granit. Lebar tambahan tangga yang lebih kecil dari 260 mm ini yaitu ≥
30 mm (Neufert, 1996:175).
Berikut jenis-jenis/bentuk penampang lintang anak tangga yang
termuat dalam Neufert (1996), yaitu sebagai berikut:
Gambar 52. Jenis/bentuk penampang lintang anak tangga
(Sumber: Neufert, 1996: 175)
e. Bordes Tangga
Bordes salah satu elemen penting yang ada pada tangga, bordes
berfungsi sebagai tempat beristirahat saat melintasi tangga. Bordes
ini biasanya ada pada tangga yang panjang maupun tinggi dan
mempunyai banyak anak tangga. Ada di tangga lurus dan tangga “I”,
serta “U” dan “L” menjadi belokan di tengah maupun di sudut area.
Bordes ini biasanya berupa plat yang terletak di antara anak tangga
bawah dan anak tangga atas.
