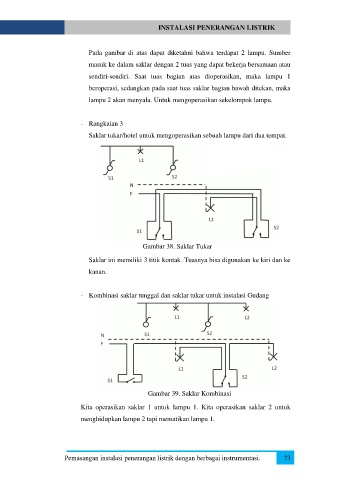

INSTALASI PENERANGAN LISTRIK
Pada gambar di atas dapat diketahui bahwa terdapat 2 lampu. Sumber
masuk ke dalam saklar dengan 2 tuas yang dapat bekerja bersamaan atau
sendiri-sendiri. Saat tuas bagian atas dioperasikan, maka lampu 1
beroperasi, sedangkan pada saat tuas saklar bagian bawah ditekan, maka
lampu 2 akan menyala. Untuk mengoperasikan sekelompok lampu.
- Rangkaian 3
Saklar tukar/hotel untuk mengoperasikan sebuah lampu dari dua tempat.
Gambar 38. Saklar Tukar
Saklar ini memiliki 3 titik kontak. Tuasnya bisa digunakan ke kiri dan ke
kanan.
- Kombinasi saklar tunggal dan saklar tukar untuk instalasi Gudang
Gambar 39. Saklar Kombinasi
Kita operasikan saklar 1 untuk lampu 1. Kita operasikan saklar 2 untuk
menghidupkan lampu 2 tapi mematikan lampu 1.
Pemasangan instalasi penerangan listrik dengan berbagai instrumentasi. 73
