27

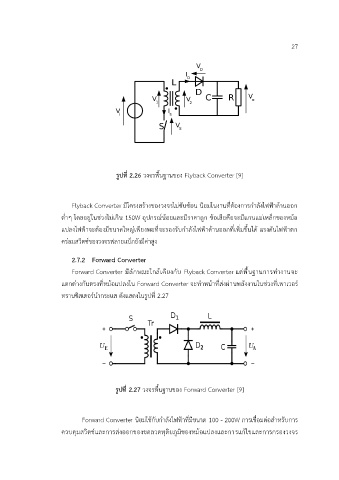

รูปที่ 2.26 วงจรพื้นฐานของ Flyback Converter [9]
Flyback Converter มีโครงสร้างของวงจรไม่ซับซ้อน นิยมในงานที่ต้องการกำลังไฟฟ้าด้านออก
ต่ำๆ โดยอยู่ในช่วงไม่เกิน 150W อุปกรณ์น้อยและมีราคาถูก ข้อเสียคือจะมีแกนแม่เหล็กของหม้อ
ี
แปลงไฟฟ้าจะต้องมีขนาดใหญ่เพยงพอที่จะรองรับกำลังไฟฟ้าด้านออกที่เพิ่มขึ้นได้ แรงดันไฟฟ้าตก
คร่อมสวิตซ์ของวงจรฟลายแบ็กยังมีค่าสูง
2.7.2 Forward Converter
Forward Converter มีลักษณะใกล้เคียงกับ Flyback Converter แต่พื้นฐานการทำงานจะ
แตกต่างกันตรงที่หม้อแปลงใน Forward Converter จะทำหน้าที่ส่งผ่านพลังงานในช่วงที่เพาเวอร์
ทรานซิสเตอร์นำกระแส ดังแสดงในรูปที่ 2.27
รูปที่ 2.27 วงจรพื้นฐานของ Forward Converter [9]
้
Forward Converter นิยมใช้กับกำลังไฟฟาที่มีขนาด 100 - 200W การเชื่อมต่อสำหรับการ
ควบคุมสวิตช์และการส่งออกของขดลวดทุติยภูมิของหม้อแปลงและการแก้ไขและการกรองวงจร
