30

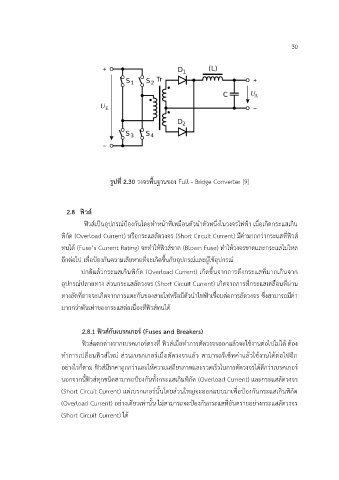

                                        รูปที่ 2.30 วงจรพื้นฐานของ Full - Bridge Converter [9]



                        2.8  ฟิวส์

                               ฟิวส์เป็นอุปกรณ์ป้องกันโดยทำหน้าที่เหมือนตัวนำตัวหนึ่งในวงจรไฟฟ้า เมื่อเกิดกระแสเกิน
                       พิกัด (Overload Current) หรือกระแสลัดวงจร (Short Circuit Current) มีค่ามากกว่ากระแสที่ฟวส์
                                                                                                       ิ
                       ทนได้ (Fuse’s Current Rating) จะทำให้ฟิวส์ขาด (Blown Fuse) ทำให้วงจรขาดและกระแสไม่ไหล

                       อีกต่อไป เพื่อป้องกันความเสียหายที่จะเกิดขึ้นกับอุปกรณ์และผู้ใช้อุปกรณ์
                                 ปกติแล้วกระแสเกินพิกัด (Overload Current) เกิดขึ้นจากการดึงกระแสที่มากเกินจาก

                       อุปกรณ์ปลายทาง ส่วนกระแสลัดวงจร (Short Circuit Current) เกิดจากการที่กระแสเคลื่อนที่ผ่าน

                       ทางลัดที่อาจจะเกิดจากการแตะกันของสายไฟหรือมีตัวนำไฟฟาเชื่อมต่อการลัดวงจร ซึ่งสามารถมีค่า
                                                                          ้
                       มากกว่าพันเท่าของกระแสต่อเนื่องที่ฟิวส์ทนได้



                              2.8.1 ฟิวส์กับเบรกเกอร์ (Fuses and Breakers)
                              ฟิวส์แตกต่างจากเบรคเกอร์ตรงที่ ฟิวส์เมื่อทำการตัดวงจรออกแล้วจะใช้งานต่อไปไม่ได้ ต้อง

                       ทำการเปลี่ยนฟิวส์ใหม่ ส่วนเบรกเกอร์เมื่อตัดวงจรแล้ว สามารถรีเซ็ทค่าแล้วใช้งานได้ต่อไปอก
                                                                                                        ี
                       อย่างไรก็ตาม ฟิวส์มีราคาถูกกว่าและให้ความเสถียรภาพและรวดเร็วในการตัดวงจรได้ดีกว่าเบรคเกอร์

                       นอกจากนี้ฟิวส์ทุกชนิดสามารถป้องกันทั้งกระแสเกินพกัด (Overload Current) และกระแสลัดวงจร
                                                                   ิ
                       (Short Circuit Current) แต่เบรกเกอร์นั้นโดยส่วนใหญ่จะออกแบบมาเพื่อป้องกันกระแสเกินพิกัด
                       (Overload Current) อย่างเดียวเท่านั้น ไม่สามารถจะป้องกันกระแสที่อันตรายอย่างกระแสลัดวงจร

                       (Short Circuit Current) ได้
