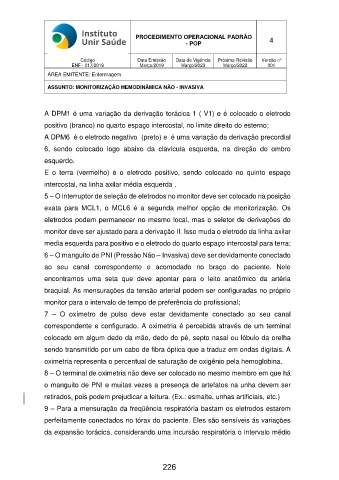

PROCEDIMENTO OPERACIONAL PADRÃO 4
- POP

o
Código Data Emissão Data de Vigência Próxima Revisão Versão n
ENF - 017/2019 Março/2019 Março/2023 Março/2022 001

ÁREA EMITENTE: Enfermagem

ASSUNTO: MONITORIZAÇÃO HEMODINÂMICA NÃO - INVASIVA

A DPM1 é uma variação da derivação torácica 1 ( V1) e é colocado o eletrodo

positivo (branco) no quarto espaço intercostal, no limite direito do esterno;
A DPM6 é o eletrodo negativo (preto) e é uma variação da derivação precordial

6, sendo colocado logo abaixo da clavícula esquerda, na direção do ombro
esquerdo.

E o terra (vermelho) é o eletrodo positivo, sendo colocado no quinto espaço

intercostal, na linha axilar média esquerda .
5 – O interruptor de seleção de eletrodos no monitor deve ser colocado na posição

exata para MCL1, o MCL6 é a segunda melhor opção de monitorização. Os
eletrodos podem permanecer no mesmo local, mas o seletor de derivações do

monitor deve ser ajustado para a derivação II. Isso muda o eletrodo da linha axilar
media esquerda para positivo e o eletrodo do quarto espaço intercostal para terra;

6 – O manguito de PNI (Pressão Não – Invasiva) deve ser devidamente conectado

ao seu canal correspondente e acomodado no braço do paciente. Nele
encontramos uma seta que deve apontar para o leito anatômico da artéria

braquial. As mensurações da tensão arterial podem ser configuradas no próprio
monitor para o intervalo de tempo de preferência do profissional;

7 – O oxímetro de pulso deve estar devidamente conectado ao seu canal
correspondente e configurado. A oximetria é percebida através de um terminal

colocado em algum dedo da mão, dedo do pé, septo nasal ou lóbulo da orelha

sendo transmitido por um cabo de fibra óptica que a traduz em ondas digitais. A
oximetria representa o percentual de saturação de oxigênio pela hemoglobina.

8 – O terminal de oximetria não deve ser colocado no mesmo membro em que há

o manguito de PNI e muitas vezes a presença de artefatos na unha devem ser
retirados, pois podem prejudicar a leitura. (Ex.: esmalte, unhas artificiais, etc.)

9 – Para a mensuração da freqüência respiratória bastam os eletrodos estarem
perfeitamente conectados no tórax do paciente. Eles são sensíveis ás variações

da expansão torácica, considerando uma incursão respiratória o intervalo médio
