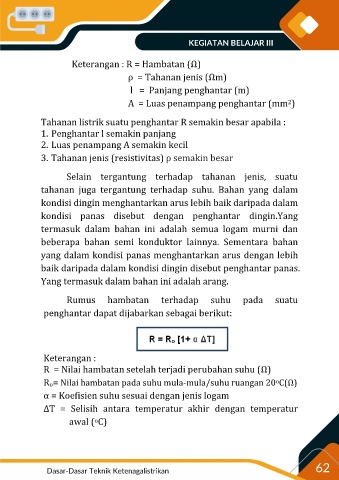

KEGIATAN BELAJAR III

Keterangan : R = Hambatan (Ω)

ρ = Tahanan jenis (Ωm)
l = Panjang penghantar (m)

A = Luas penampang penghantar (mm )
2

Tahanan listrik suatu penghantar R semakin besar apabila :

1. Penghantar l semakin panjang 59
2. Luas penampang A semakin kecil

3. Tahanan jenis (resistivitas) ρ semakin besar

Selain tergantung terhadap tahanan jenis, suatu

tahanan juga tergantung terhadap suhu. Bahan yang dalam

kondisi dingin menghantarkan arus lebih baik daripada dalam

kondisi panas disebut dengan penghantar dingin.Yang

termasuk dalam bahan ini adalah semua logam murni dan

beberapa bahan semi konduktor lainnya. Sementara bahan

yang dalam kondisi panas menghantarkan arus dengan lebih

baik daripada dalam kondisi dingin disebut penghantar panas.
Yang termasuk dalam bahan ini adalah arang.

Rumus hambatan terhadap suhu pada suatu

penghantar dapat dijabarkan sebagai berikut:

Keterangan :

R = Nilai hambatan setelah terjadi perubahan suhu (Ω)
Ro= Nilai hambatan pada suhu mula-mula/suhu ruangan 20 C(Ω)
o
α = Koefisien suhu sesuai dengan jenis logam

ΔT = Selisih antara temperatur akhir dengan temperatur

awal ( C)
o

62
Dasar-Dasar Teknik Ketenagalistrikan
