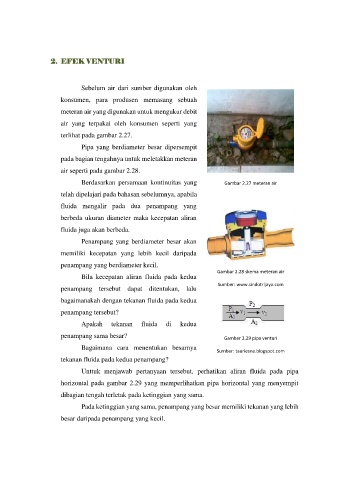

2. EFEK VENTURI

Sebelum air dari sumber digunakan oleh

konsumen, para produsen memasang sebuah

meteran air yang digunakan untuk mengukur debit
air yang terpakai oleh konsumen seperti yang

terlihat pada gambar 2.27.
Pipa yang berdiameter besar dipersempit

pada bagian tengahnya untuk meletakkan meteran
air seperti pada gambar 2.28.

Berdasarkan persamaan kontinuitas yang Gambar 2.27 meteran air

telah dipelajari pada bahasan sebelumnya, apabila

fluida mengalir pada dua penampang yang

berbeda ukuran diameter maka kecepatan aliran

fluida juga akan berbeda.
Penampang yang berdiameter besar akan

memiliki kecepatan yang lebih kecil daripada

penampang yang berdiameter kecil.
Gambar 2.28 skema meteran air
Bila kecepatan aliran fluida pada kedua
Sumber: www.sindotrijaya.com
penampang tersebut dapat ditentukan, lalu

bagaimanakah dengan tekanan fluida pada kedua

penampang tersebut?
Apakah tekanan fluida di kedua

penampang sama besar? Gambar 2.29 pipa venturi
Bagaimana cara menentukan besarnya
Sumber: tauriesna.blogspot.com
tekanan fluida pada kedua penampang?

Unttuk menjawab pertanyaan tersebut, perhatikan aliran fluida pada pipa

horizontal pada gambar 2.29 yang memperlihatkan pipa horizontal yang menyempit

dibagian tengah terletak pada ketinggian yang sama.
Pada ketinggian yang sama, penampang yang besar memiliki tekanan yang lebih

besar daripada penampang yang kecil.
