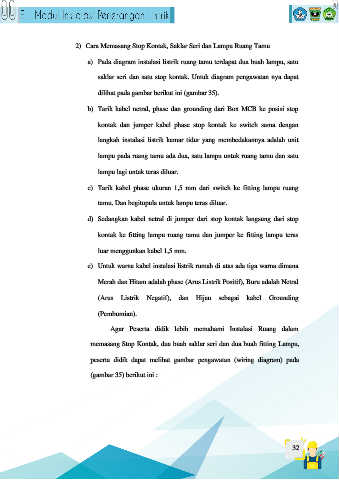

2) Cara Memasang Stop Kontak, Saklar Seri dan Lampu Ruang Tamu
a) Pada diagram instalasi listrik ruang tamu terdapat dua buah lampu, satu
saklar seri dan satu stop kontak. Untuk diagram pengawatan nya dapat
dilihat pada gambar berikut ini (gambar 35).
b) Tarik kabel netral, phase dan grounding dari Box MCB ke posisi stop
kontak dan jumper kabel phase stop kontak ke switch sama dengan
langkah instalasi listrik kamar tidur yang membedakannya adalah unit
lampu pada ruang tamu ada dua, satu lampu untuk ruang tamu dan satu
lampu lagi untuk teras diluar.
c) Tarik kabel phase ukuran 1,5 mm dari switch ke fitting lampu ruang
tamu. Dan begitupula untuk lampu teras diluar.
d) Sedangkan kabel netral di jumper dari stop kontak langsung dari stop
kontak ke fitting lampu ruang tamu dan jumper ke fitting lampu teras
luar menggunkan kabel 1,5 mm.
e) Untuk warna kabel instalasi listrik rumah di atas ada tiga warna dimana
Merah dan Hitam adalah phase (Arus Listrik Positif), Buru adalah Netral
(Arus Listrik Negatif), dan Hijau sebagai kabel Grounding
(Pembumian).
Agar Peserta didik lebih memahami Instalasi Ruang dalam
memasang Stop Kontak, dua buah saklar seri dan dua buah fitting Lampu,
peserta didik dapat melihat gambar pengawatan (wiring diagram) pada
(gambar 35) berikut ini :
