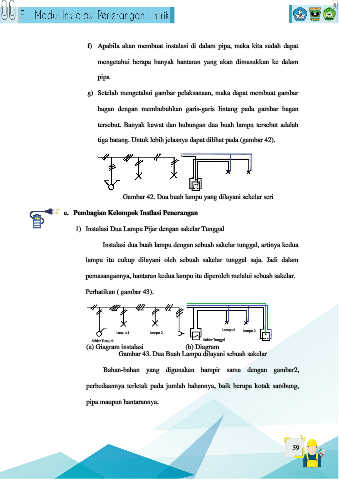

f) Apabila akan membuat instalasi di dalam pipa, maka kita sudah dapat

mengetahui berapa banyak hantaran yang akan dimasukkan ke dalam

pipa

g) Setelah mengetahui gambar pelaksanaan, maka dapat membuat gambar

bagan dengan membubuhkan garis-garis lintang pada gambar bagan

tersebut. Banyak kawat dan hubungan dua buah lampu tersebut adalah

tiga batang. Untuk lebih jelasnya dapat dilihat pada (gambar 42).

Gambar 42. Dua buah lampu yang dilayani sekelar seri

e. Pembagian Kelompok Instlasi Penerangan

1) Instalasi Dua Lampu Pijar dengan sakelar Tunggal

Instalasi dua buah lampu dengan sebuah sakelar tunggal, artinya kedua

lampu itu cukup dilayani oleh sebuah sakelar tunggal saja. Jadi dalam

pemasangannya, hantaran kedua lampu itu diperoleh melalui sebuah sakelar.

Perhatikan ( gambar 43).

Lampu 1 Lampu 2
Lampu 1 Lampu 2
Saklar Tunggal Saklar Tunggal
(a) Giagram instalasi (b) Diagram
Gambar 43. Dua Buah Lampu dilayani sebuah sakelar

Bahan-bahan yang digunakan hampir sama dengan gambar2,

perbedaannya terletak pada jumlah bahannya, baik berupa kotak sambung,

pipa maupun hantarannya.
