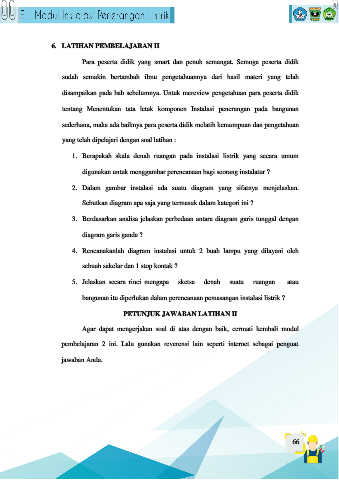

6. LATIHAN PEMBELAJARAN II
Para peserta didik yang smart dan penuh semangat. Semoga peserta didik
sudah semakin bertambah ilmu pengetahuannya dari hasil materi yang telah
disampaikan pada bab sebelumnya. Untuk mereview pengetahuan para peserta didik
tentang Menentukan tata letak komponen Instalasi penerangan pada bangunan
sederhana, maka ada baiknya para peserta didik melatih kemampuan dan pengetahuan
yang telah dipelajari dengan soal latihan :
1. Berapakah skala denah ruangan pada instalasi listrik yang secara umum
digunakan untuk menggambar perencanaan bagi seorang instalatur ?
2. Dalam gambar instalasi ada suatu diagram yang sifatnya menjelaskan.
Sebutkan diagram apa saja yang termasuk dalam kategori ini ?
3. Berdasarkan analisa jelaskan perbedaan antara diagram garis tunggal dengan
diagram garis ganda ?
4. Rencanakanlah diagram instalasi untuk 2 buah lampu yang dilayani oleh
sebuah sakelar dan 1 stop kontak ?
5. Jelaskan secara rinci mengapa sketsa denah suatu ruangan atau
bangunan itu diperlukan dalam perencanaan pemasangan instalasi listrik ?
PETUNJUK JAWABAN LATIHAN II
Agar dapat mengerjakan soal di atas dengan baik, cermati kembali modul
pembelajaran 2 ini. Lalu gunakan reverensi lain seperti internet sebagai penguat
jawaban Anda.
