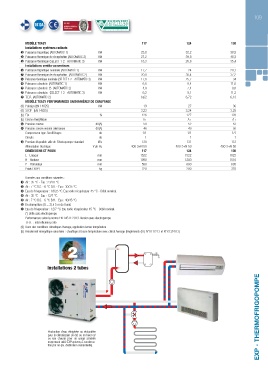

Page 132 - 3K_e-Catalogue 2018

109

MODÈLE TXAEY 117 124 130
Installations systèmes radiants
❶ Puissance frigorifique (AUTOMATIC 1) kW 23,8 32,2 38,9
❸ Puissance thermique de récupération (AUTOMATIC 2) kW 27,2 39,8 48,3
❷ Puissance thermique (SELECT 1-2 AUTOMATIC 3) kW 18,3 26,8 35,4
Installations ventilo-convecteurs
❹ Puissance frigorifique nominale (AUTOMATIC 1) kW 17,7 24 29,1
❼ Puissance thermique de récupération (AUTOMATIC 2) kW 20,8 30,4 37,2
❺ Puissance thermique nominale (SELECT 1-2 AUTOMATIC 3) kW 17,6 25,7 34
❹ Puissance absorbée (AUTOMATIC 1) kW 6,6 9,4 11,8
❼ Puissance absorbée (*) (AUTOMATIC 2) kW 4,9 7,4 9,8
❺ Puissance absorbée (SELECT 1-2 AUTOMATIC 3) kW 6,2 9,1 11,3
❼ T.E.R. (AUTOMATIC 2) 6,62 6,72 6,13
MODÈLE TXAEY PERFORMANCES SAISONNIÈRES DE CHAUFFAGE
(◊) Pdesign (EN 14825) kW 19 27 36
(◊) SCOP (EN 14825) 3,23 3,24 3,28
(§) ηs % 126 127 128
(§) Classe énergétique A+ A+ A+
❻ Pression sonore dB(A) 50 52 53
❻ Pression sonore version silencieuse dB(A) 46 49 50
Compresseur type Scroll/étages nb 1/1 1/1 1/1
Circuits nb 1 1 1
❹ Pression disponible utile de l’électropompe standard kPa 130 131 112
Alimentation électrique V-ph-Hz 400-3+N-50 400-3+N-50 400-3+N-50
DIMENSIONS ET POIDS 117 124 130
L - Largeur mm 1522 1522 1822
H - Hauteur mm 1090 1280 1510
P - Profondeur mm 580 600 695
Poids TXAEY kg 220 280 370

Données aux conditions suivantes :
❶ Air : 35 °C - Eau : 23/18 °C.
❷ Air : 7 °C B.S. - 6 °C B.H. - Eau : 30/35 °C.
❸ Eau de l’évaporateur : 18/23 °C. Eau sortie récupérateur 45 °C - Débit nominal.
❹ Air : 35 °C - Eau : 12/7 °C.
❺ Air : 7 °C B.S. - 6 °C B.H. - Eau : 40/45 °C.
❻ En champ libre (Q = 2) à 5 m de l’unité.
❼ Eau de l’évaporateur : 12/7 °C. Eau sortie récupérateur 45 °C - Débit nominal.
(*) Unité sans électropompe.
Performances selon la norme EN 14511:2013. Version avec électropompe.
T.E.R. : Total efficiency ratio
(◊) Dans des conditions climatiques Average, application basse température
(§) Rendement énergétique saisonnier : chauffage à basse température avec climat Average (Règlements (UE) N°811/213 et N°813/2013)

Installations 2 tubes

Production d’eau réfrigérée ou réchauffée EXP - THERMOFRIGOPOMPE
pour la climatisation en été ou en hiver et/
ou eau chaude pour un usage sanitaire
moyennant unité EXPsystems à condensa-
tion par air (ex. destination résidentielle).
