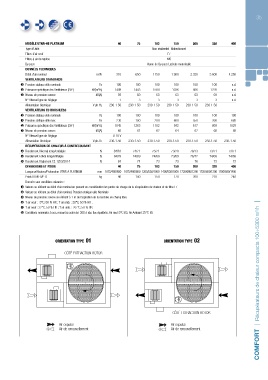

35

MODÈLE UTNR-HE PLATINUM 40 75 100 150 200 320 400
Type d’Unité Non résidentiel- Bidirectionnel
Filtres d’air neuf F7
Filtres à air de reprise M5
By-pass Vanne de By-pass Latérale motorisable
DONNÉES TECHNIQUES
Débit d’air nominal m³/h 310 650 1150 1.900 2.320 3.600 4.250
VENTILATEURS STANDARDS
❶ Pression statique utile nominale Pa 100 100 100 100 100 100 n.d.
❷ Puissance spécifique des Ventilateurs (SFP) W/(m /s) 1409 1443 1580 1036 806 1226 n.d.
3
❸ Niveau de pression sonore dB(A) 59 60 63 63 63 69 n.d.
N° Vitesse/Type de Réglage 1 3 3 3 3 3 n.d.
Alimentation électrique V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50
VENTILATEURS EC BRUSHLESS
❶ Pression statique utile nominale Pa 100 100 100 100 100 100 100
❶ Pression statique utile max. Pa 230 180 280 600 550 260 680
3
❷ Puissance spécifique des Ventilateurs (SFP) W/(m /s) 1045 1263 1102 842 617 869 1029
❸ Niveau de pression sonore dB(A) 60 61 62 64 62 68 68
N° Vitesse/Type de Réglage 0-10 V
Alimentation électrique V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50
RÉCUPÉRATION DE CHALEUR À CONTRECOURANT
❹ Rendement Hivernal temp/enthalpie % 84/81 74/71 73/71 73/70 76/73 73/71 73/71
❺ Rendement Estival temp/enthalpie % 84/78 74/69 74/69 73/69 76/72 74/69 74/69
❻ Rendement Règlement CE 1253/2014 % 84 74 73 73 76 73 73
DIMENSIONS ET POIDS 40 75 100 150 200 320 400
Longueur/Hauteur/Profondeur UTNR-A PLATINUM mm 1075/480/800 1075/480/800 1205/550/1000 1400/550/1000 1720/680/1290 1720/680/1290 1780/680/1400
Poids UTNR-A/P O kg 90 140 150 170 200 210 240
Données aux conditions suivantes :
❶ Valeurs se référant au débit d’air nominal en prenant en considération les pertes de charge de la récupération de chaleur et du filtre F7
❷ Valeurs se référant au débit d’air nominal, Pression statique utile Nominale
❸ Niveau de pression sonore se référant à 1 m de l’aspiration de la machine en champ libre.
❹ T air neuf : -5°C, 80 % HR ; T air amb. : 20°C, 50 % HR .
❺ T air neuf : 32°C, 50 % HR ; T air amb. : 26 °C, 50 % HR.
❻ Conditions nominales à sec, mesurées selon En 308 à des flux équilibrés. Air neuf 5°C BS; Air Ambiant 25°C BS

ORIENTATION TYPE 01 ORIENTATION TYPE 02

CÔTÉ EXTRACTION ROTOR COMFORT | Récupérateurs de chaleur compacts 100÷5300 m 3 /h |

CÔTÉ EXTRACTION ROTOR

Air expulsé Air expulsé
Air de renouvellement Air de renouvellement
