P. 496

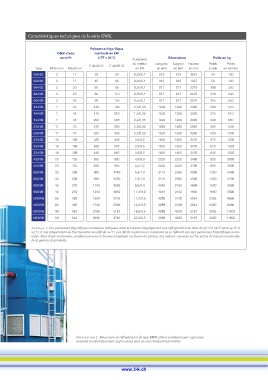

Caractéristiques techniques de la série EWK.
Puissance frigorifique
Débit d'eau nominale en kW
3
en m /h à TF = 20 °C Dimensions Poids en kg
Puissance
du moteur Longueur Largeur Hauteur Poids Poids
F 32/26 °C F 40/25 °C
Type Minimum Maximum en kW en mm en mm en mm à vide en service
036/03 2 11 35 50 0,33/0,1 615 615 1827 40 100
036/06 2 11 45 65 0,33/0,1 615 615 1827 50 120
064/03 3 20 65 85 0,55/0,1 817 817 2270 100 220
064/06 3 20 80 110 0,55/0,1 817 817 2270 110 230
064/09 3 20 90 135 0,55/0,1 817 817 2270 115 250
144/03 7 45 140 190 1,5/0,35 1226 1226 3020 260 570
144/06 7 45 175 250 1,5/0,35 1226 1226 3020 275 610
144/09 7 45 200 295 2,2/0,55 1226 1226 3020 290 660
230/06 11 70 275 390 2,2/0,55 1620 1620 2965 380 1200
230/09 11 70 320 465 2,2/0,55 1620 1620 3265 400 1300
324/03 16 100 320 435 3,0/0,5 1825 1825 3470 575 1330
324/06 16 100 400 555 3,0/0,5 1825 1825 3470 610 1420
324/09 16 100 440 665 3,0/0,5 1825 1825 3470 645 1520
450/06 20 135 555 800 4,0/0,8 2220 2220 3480 850 2800
450/09 20 135 630 935 5,5/1,2 2220 2220 3780 900 3000
680/06 35 200 800 1140 5,5/1,4 3110 2360 4200 1350 4400
680/09 35 200 920 1350 7,5/1,9 3110 2360 4500 1450 4700
900/06 45 270 1100 1555 9,5/2,4 4345 2152 4666 1500 5500
900/09 45 270 1250 1840 11,0/3,0 4345 2152 4666 1600 5800
1260/06 65 380 1530 2175 11,0/3,0 4288 3138 5044 2325 8000
1260/09 65 380 1740 2590 14,0/3,5 4288 3138 5044 2450 8400
1800/06 90 540 2190 3110 18,5/4,5 4288 4336 5187 3225 11200
1800/09 90 540 2490 3710 22,0/5,5 4288 4336 5187 3400 11800
Tableau 1: Les puissances frigorifiques nominales indiquées dans le tableau s’appliquent à une réfrigération de l’eau de 32 °C à 26 °C et de 40 °C à
25 °C, à une température au thermomètre mouillé de 20 °C. Les débits maximum et minimum ne se réfèrent pas aux puissances frigorifiques nomi-
nales. Pour d’autres données, veuillez contacter le bureau compétent ou l’usine de Lindau. Les valeurs reposent sur les unités de mesure maximales
de la gamme de produits.
Illustration 2: Deux tours de réfrigération du type EWK 1260 à ventilation par aspiration
assurent le refroidissement du processus chez un sous-traitant automobile.
