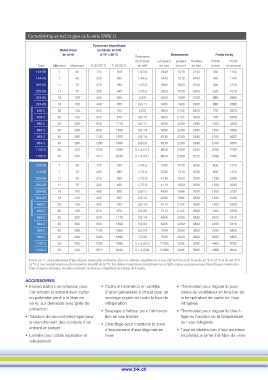

Caractéristiques techniques de la série EWK-D.

Puissance frigorifique
Débit d'eau nominale en kW
en m /h à TF = 20 °C Dimensions Poids en kg
3
Puissance
du moteur Longueur Largeur Hauteur Poids Poids
Type Minimum Maximum F 32/26 °C F 40/25 °C en kW en mm en mm en mm à vide en service
144-06 7 45 175 250 1,0/3,8 2440 1310 2100 450 1100
144-09 7 45 200 295 1,4/5,5 2440 1310 2400 450 1100
225-06 11 70 275 390 1,4/5,5 2900 1620 2100 620 1610
225-09 11 70 320 465 1,4/5,5 2900 1620 2400 620 1610
324-06 16 100 400 555 2,2/9 3450 1900 2100 880 2380
324-09 16 100 440 665 3,0/11 3450 1900 2400 880 2380
mono bloc 450-2 20 135 525 760 3,5/14 3960 2125 2450 770 2870
2,2/9
450-3
20
575
2125
3960
870
770
2870
135
2450
680-2 35 200 820 1170 3,0/11 5096 2280 2490 1500 4300
680-3 35 200 950 1390 3,5/14 5096 2280 2490 1500 4300
930-2 45 280 1130 1600 3,5/14 6330 2280 2490 2100 5500
930-3 45 280 1280 1890 5,5/20 6330 2280 2490 2100 5500
1100-2 55 330 1335 1890 2 × 3,5/14 8940 2380 2342 2700 7000
1100-3 55 330 1510 2230 2 × 3,5/14 8940 2380 2342 2700 7000
144-06 7 45 175 250 1,4/5,5 3705 1310 3030 800 1510
144-09 7 45 200 295 1,4/5,5 2705 1310 3330 800 1510
225-06 11 70 275 390 1,7/7,0 4110 1620 3030 1230 2290
225-09 11 70 320 465 1,7/7,0 4110 1620 3330 1230 2290
324-06 16 100 400 555 3,0/11 4590 1885 3030 1530 3130
324-09 16 100 440 665 3,5/14 4590 1885 3330 1530 3130
double bloc 450-2 20 135 525 760 3,5/14 5114 2125 3500 1500 3700

5114
575
135
2125
3500
5,5/20
1500
870
3700
450-3
20
680-2 35 200 820 1170 3,5/14 6266 2280 3830 2450 5410
680-3 35 200 950 1390 5,5/20 6266 2280 3830 2450 5410
930-2 45 280 1130 1600 6,0/24 7540 2280 3830 3250 6850
930-3 45 280 1280 1890 7,0/28 7540 2280 3830 3250 6850
1100-2 55 330 1335 1890 2 × 5,5/20 11280 2265 3592 4500 9100
1100-3 55 330 1510 2230 2 × 6,0/24 11280 2265 3592 4500 9100
Tableau 4: Les puissances frigorifiques nominales indiquées dans le tableau s’appliquent à une réfrigération de l’eau de 32 °C à 26 °C et de 40 °C à
25 °C, à une température au thermomètre mouillé de 20 °C. Les débits maximum et minimum ne se réfèrent pas aux puissances frigorifiques nominales.
Pour d’autres données, veuillez contacter le bureau compétent ou l’usine de Lindau.
ACCESSOIRES
• Insonorisation: amortisseur pour • Cadre d’installation en profilés • Thermostat pour réguler la puis-
l’air entrant et sortant avec carter d’acier galvanisés à chaud pour un sance du ventilateur en fonction de
en polyester armé à la fibre de montage rapide de toute la tour de la température de sortie de l’eau
verre, sur demande avec grille de réfrigération réfrigérée
protection • Soupape à flotteur pour l’alimenta- • Thermostat pour réguler le chauf-
• Tubulure de raccord électrique pour tion en eau fraîche fage en fonction de la température
le branchement des conduits d’air • Chauffage pour maintenir la zone de l’eau réfrigérée
entrant et sortant
d’écoulement d’eau dégivrée en • Tube de distribution d’eau extérieur
• Lamelle pour côtés aspiration et hiver en plastique armé à la fibre de verre
refoulement
