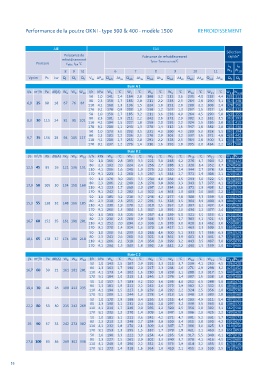

Performance de la poutre OKNI - type 300 & 400 - modèle 1500 REFROIDISSEMENT

AIR EAU
Sélection
Puissance de Puissance de refroidissement rapide*
refroidissement tpièce -tentrée eau froide C
o
Primaire tpièce -tpri C
o
L 9 L 9
8 9 10 6 7 8 9 10 11 W 9 W 10
Vprim Ps Lw Q I Q I Q I V w ΔP w Q wk Δt w Q wk Δt w Q wk Δt w Q wk Δt w Q wk Δt w Q wk Δt w Q t Q t
Buse A 1
3 o o o o o o
l/s m /h Pa dB(A) W 8 W 9 W 10 l/h kPa W 6 C W 7 C W 8 C W 9 C W 10 C W 11 C W 9,9 W 9,10
50 1,0 141 2,4 164 2,8 188 3,2 212 3,6 235 4,0 258 4,4 288 311
80 2,3 158 1,7 185 2,0 211 2,2 238 2,5 264 2,8 290 3,1 314 340
6,9 25 80 18 67 76 84
110 4,1 168 1,3 196 1,5 224 1,8 252 2,0 280 2,2 308 2,4 328 356
170 9,1 178 0,9 208 1,0 238 1,2 267 1,3 297 1,5 327 1,6 343 373
50 1,0 158 2,7 185 3,2 211 3,6 238 4,0 264 4,5 290 5,0 329 355
80 2,3 181 1,9 211 2,2 242 2,6 272 2,9 302 3,2 332 3,5 363 393
8,3 30 115 24 81 91 101
110 4,1 194 1,5 227 1,8 259 2,0 292 2,2 324 2,5 356 2,8 383 415
170 9,1 208 1,1 243 1,3 278 1,4 312 1,6 347 1,8 382 2,0 403 438
50 1,0 173 3,0 202 3,5 231 4,0 260 4,5 289 5,0 318 5,5 365 394
80 2,3 202 2,2 236 2,5 270 2,9 303 3,2 337 3,6 371 4,0 408 442
9,7 35 156 28 94 105 117
110 4,1 218 1,7 255 2,0 291 2,2 328 2,5 364 2,8 400 3,1 433 469
170 9,1 237 1,2 276 1,4 316 1,6 356 1,8 395 2,0 434 2,2 461 500
Buse B 2
l/s m /h Pa dB(A) W 8 W 9 W 10 l/h kPa W 6 o C W 7 o C W 8 o C W 9 o C W 10 o C W 11 o C W 9,9 W 9,10
3
50 1,0 166 2,8 193 3,3 221 3,8 248 4,2 276 4,7 304 5,2 384 412
80 2,3 192 2,0 224 2,4 256 2,7 288 3,1 320 3,4 352 3,7 424 456
12,5 45 85 26 121 136 151
110 4,1 206 1,6 241 1,9 275 2,2 310 2,4 344 2,7 378 3,0 446 480
170 9,1 223 1,1 260 1,3 297 1,5 334 1,7 371 1,9 408 2,1 470 507
50 1,0 176 3,0 205 3,5 234 4,0 264 4,5 293 5,0 322 5,5 415 444
80 2,3 206 2,2 240 2,6 274 3,0 309 3,3 343 3,7 377 4,1 460 494
13,9 50 105 30 134 151 168
110 4,1 223 1,7 260 2,0 297 2,3 334 2,6 371 2,9 408 3,2 485 522
170 9,1 242 1,2 282 1,4 322 1,6 363 1,8 403 2,0 443 2,2 514 554
50 1,0 185 3,2 216 3,7 246 4,2 277 4,8 308 5,3 339 5,8 443 474
80 2,3 218 2,3 255 2,7 291 3,1 328 3,5 364 3,9 400 4,3 494 530
15,3 55 128 32 148 166 185
110 4,1 238 1,9 278 2,2 318 2,5 357 2,8 397 3,1 437 3,4 523 563
170 9,1 260 1,3 304 1,5 347 1,8 391 2,0 434 2,2 477 2,4 557 600
50 1,0 193 3,3 225 3,9 257 4,4 289 5,0 321 5,5 353 6,1 470 502
80 2,3 230 2,5 268 2,9 306 3,3 345 3,7 383 4,1 421 4,5 526 564
16,7 60 152 35 161 181 201
110 4,1 252 2,0 294 2,3 336 2,6 378 3,0 420 3,3 462 3,6 559 601
170 9,1 278 1,4 324 1,6 370 1,8 417 2,1 463 2,3 509 2,5 598 644
50 1,0 200 3,4 233 4,0 266 4,6 300 5,1 333 5,7 366 6,3 496 529
80 2,3 241 2,6 281 3,0 321 3,4 361 3,9 401 4,3 441 4,7 557 597
18,1 65 178 37 174 196 218
110 4,1 266 2,1 310 2,4 354 2,8 399 3,2 443 3,5 487 3,8 595 639
170 9,1 294 1,5 343 1,8 392 2,0 441 2,2 490 2,5 539 2,8 637 686
Buse C 2
3
l/s m /h Pa dB(A) W 8 W 9 W 10 l/h kPa W 6 o C W 7 o C W 8 o C W 9 o C W 10 o C W 11 o C W 9,9 W 9,10
50 1,0 143 2,5 167 2,9 191 3,3 215 3,7 239 4,1 263 4,5 396 420
80 2,3 163 1,7 190 2,0 217 2,3 244 2,6 271 2,9 298 3,2 425 452
16,7 60 30 21 161 181 201
110 4,1 173 1,4 202 1,6 230 1,8 259 2,1 288 2,3 317 2,5 440 469
170 9,1 184 1,0 215 1,1 246 1,3 276 1,4 307 1,6 338 1,8 457 488
50 1,0 157 2,7 183 3,2 210 3,6 236 4,0 262 4,5 288 5,0 448 474
80 2,3 181 1,9 211 2,2 242 2,6 272 2,9 302 3,2 332 3,5 484 514
19,4 70 41 26 188 212 235
110 4,1 194 1,5 227 1,8 259 2,0 292 2,2 324 2,5 356 2,8 504 536
170 9,1 209 1,1 244 1,3 278 1,4 313 1,6 348 1,8 383 2,0 525 560
50 1,0 170 2,9 198 3,4 226 3,9 255 4,4 283 4,9 311 5,4 497 525
80 2,3 198 2,1 231 2,4 264 2,8 297 3,2 330 3,5 363 3,8 539 572
22,2 80 53 30 215 242 269
110 4,1 214 1,7 249 2,0 285 2,2 320 2,5 356 2,8 392 3,1 562 598
170 9,1 232 1,2 270 1,4 309 1,6 347 1,8 386 2,0 425 2,2 589 628
50 1,0 181 3,1 211 3,6 241 4,2 271 4,7 301 5,2 331 5,7 543 573
80 2,3 213 2,3 248 2,7 284 3,0 320 3,4 355 3,8 390 4,2 592 627
25 90 67 33 242 272 302
110 4,1 232 1,8 270 2,1 309 2,4 347 2,7 386 3,0 425 3,3 619 658
170 9,1 253 1,3 295 1,5 337 1,7 379 1,9 421 2,1 463 2,3 651 693
50 1,0 190 3,3 222 3,9 254 4,4 285 5,0 317 5,5 349 6,1 587 619
80 2,3 227 2,5 265 2,9 302 3,3 340 3,7 378 4,1 416 4,5 642 680
27,8 100 83 36 269 302 336
110 4,1 248 1,9 290 2,2 331 2,6 373 2,9 414 3,2 455 3,5 675 716
170 9,1 273 1,4 318 1,6 364 1,8 410 2,1 455 2,3 500 2,5 712 757
