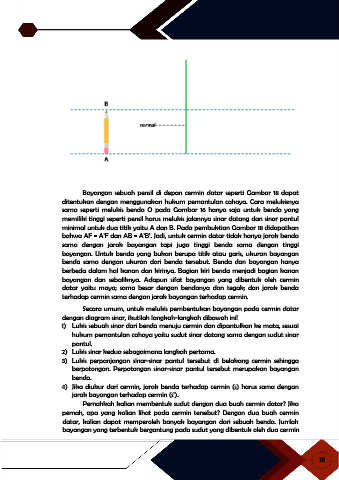

Page 27 - MODUL ELEKTRONIK CAHAYA DAN ALAT OPTIK

Bayangan sebuah pensil di depan cermin datar seperti Gambar 18 dapat
ditentukan dengan menggunakan hukum pemantulan cahaya. Cara melukisnya
sama seperti melukis benda O pada Gambar 16 hanya saja untuk benda yang
memiliki tinggi seperti pensil harus melukis jalannya sinar datang dan sinar pantul
minimal untuk dua titik yaitu A dan B. Pada pembuktian Gambar 18 didapatkan
bahwa AF = A’F dan AB = A’B’. Jadi, untuk cermin datar tidak hanya jarak benda
sama dengan jarak bayangan tapi juga tinggi benda sama dengan tinggi
bayangan. Untuk benda yang bukan berupa titik atau garis, ukuran bayangan
benda sama dengan ukuran dari benda tersebut. Benda dan bayangan hanya
berbeda dalam hal kanan dan kirinya. Bagian kiri benda menjadi bagian kanan
bayangan dan sebaliknya. Adapun sifat bayangan yang dibentuk oleh cermin
datar yaitu maya; sama besar dengan bendanya dan tegak; dan jarak benda
terhadap cermin sama dengan jarak bayangan terhadap cermin.

Secara umum, untuk melukis pembentukan bayangan pada cermin datar
dengan diagram sinar, ikutilah langkah-langkah dibawah ini!
1) Lukis sebuah sinar dari benda menuju cermin dan dipantulkan ke mata, sesuai
hukum pemantulan cahaya yaitu sudut sinar datang sama dengan sudut sinar
pantul.
2) Lukis sinar kedua sebagaimana langkah pertama.
3) Lukis perpanjangan sinar-sinar pantul tersebut di belakang cermin sehingga
berpotongan. Perpotongan sinar-sinar pantul tersebut merupakan bayangan
benda.
4) Jika diukur dari cermin, jarak benda terhadap cermin (s) harus sama dengan
jarak bayangan terhadap cermin (s’).
Pernahkah kalian membentuk sudut dengan dua buah cermin datar? Jika
pernah, apa yang kalian lihat pada cermin tersebut? Dengan dua buah cermin
datar, kalian dapat memperoleh banyak bayangan dari sebuah benda. Jumlah
bayangan yang terbentuk bergantung pada sudut yang dibentuk oleh dua cermin

16
