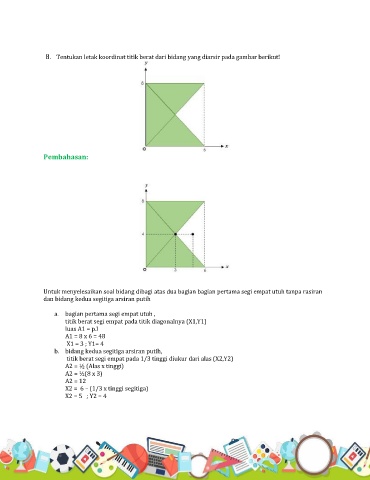

8.  Tentukan letak koordinat titik berat dari bidang yang diarsir pada gambar berikut!


















               Pembahasan:























               Untuk menyelesaikan soal bidang dibagi atas dua bagian bagian pertama segi empat utuh tanpa rasiran
               dan bidang kedua segitiga arsiran putih

                   a.  bagian pertama segi empat utuh ,
                       titik berat segi empat pada titik diagonalnya (X1,Y1)
                       luas A1 = p.l
                       A1 = 8 x 6 = 48
                        X1 = 3 ; Y1= 4
                   b.  bidang kedua segitiga arsiran putih,
                        titik berat segi empat pada 1/3 tinggi diukur dari alas (X2,Y2)
                       A2 = ½ (Alas x tinggi)
                       A2 = ½(8 x 3)
                       A2 = 12
                       X2 =  6 – (1/3 x tinggi segitiga)
                       X2 = 5   ; Y2 = 4
