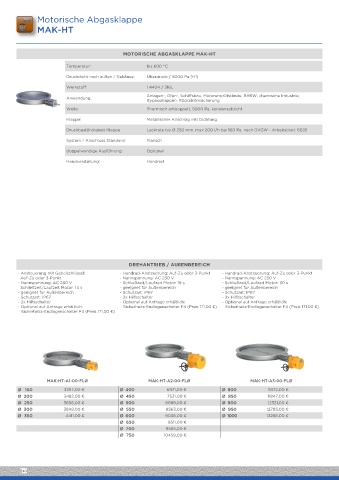

Page 240 - Jeremias_DE_Preisliste_April_2019_Neat

Motorische Abgasklappe
MAK-HT

MOTORISCHE ABGASKLAPPE MAK-HT

Temperatur: bis 600 °C
Druckdicht nach außen / Gehäuse: Überdruck / 5000 Pa (H1)
Werkstoff: 1.4404 / 316L
Anlagen-, Ofen-, Schiffsbau, Motorenprüfstände, BHKW, chemische Industrie,
Anwendung:
Bypassklappen, Rückströmsicherung
Welle: Thermisch entkoppelt, 5000 Pa, kondensatdicht

Klappe: Metallischer Anschlag inkl Dichtung
Druckbeständigkeit Klappe Leckrate bis Ø 250 mm, max 200 l/h bei 100 Pa, nach DVGW - Arbeitsblatt G635
System / Anschluss Standard: Flansch
doppelwandige Ausführung: Optional

Handverstellung: Handrad

DREHANTRIEB / AUßENBEREICH
- Ansteuerung mit Gabelschlüssel: - Handrad-Ansteuerung: Auf-Zu oder 3-Punkt - Handrad-Ansteuerung: Auf-Zu oder 3-Punkt
Auf-Zu oder 3-Punkt - Nennspannung: AC 230 V - Nennspannung: AC 230 V
- Nennspannung: AC 230 V - Schließzeit/Laufzeit Motor: 19 s - Schließzeit/Laufzeit Motor: 30 s
Schließzeit/Laufzeit Motor: 14 s - geeignet für Außenbereich - geeignet für Außenbereich
- geeignet für Außenbereich - Schutzart: IP67 - Schutzart: IP67
- Schutzart: IP67 - 2x Hilfsschalter - 2x Hilfsschalter
- 2x Hilfsschalter - Optional auf Anfrage erhältlich: - Optional auf Anfrage erhältlich:
- Optional auf Anfrage erhältlich: Sicherheits-Endlagenschalter F4 (Preis 171,00 €) Sicherheits-Endlagenschalter F4 (Preis 171,00 €)
Sicherheits-Endlagenschalter F4 (Preis 171,00 €)

MAK-HT-A1-00-FLØ MAK-HT-A2-00-FLØ MAK-HT-A3-00-FLØ
Ø 150 3297,00 € Ø 400 6971,00 € Ø 800 11372,00 €
Ø 200 3482,00 € Ø 450 7531,00 € Ø 850 11847,00 €
Ø 250 3666,00 € Ø 500 8089,00 € Ø 900 12321,00 €
Ø 300 3849,00 € Ø 550 8563,00 € Ø 950 12795,00 €
Ø 350 4411,00 € Ø 600 9036,00 € Ø 1000 13268,00 €
Ø 650 9511,00 €
Ø 700 9985,00 €
Ø 750 10459,00 €
