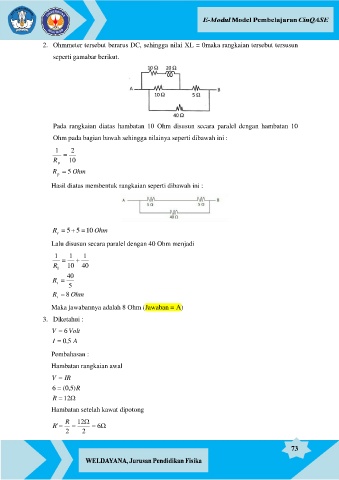

2. Ohmmeter tersebut berarus DC, sehingga nilai XL = 0maka rangkaian tersebut tersusun

seperti gamabar berikut.

Pada rangkaian diatas hambatan 10 Ohm disusun secara paralel dengan hambatan 10
Ohm pada bagian bawah sehingga nilainya seperti dibawah ini :

1  2
R p 10
R  5 Ohm
p
Hasil diatas membentuk rangkaian seperti dibawah ini :

R  5  5  10 Ohm
s
Lalu disusun secara paralel dengan 40 Ohm menjadi

1  1  1
R 1 10 40

40
R 
t
5
R  8 Ohm
t
Maka jawabannya adalah 8 Ohm (Jawaban = A)

3. Diketahui :

V  6 Volt
I  5 , 0 A

Pembahasan :
Hambatan rangkaian awal

V  IR
6  0 ( ) 5 , R
R  12 

Hambatan setelah kawat dipotong

R 12 
 ' R   6 
2 2
