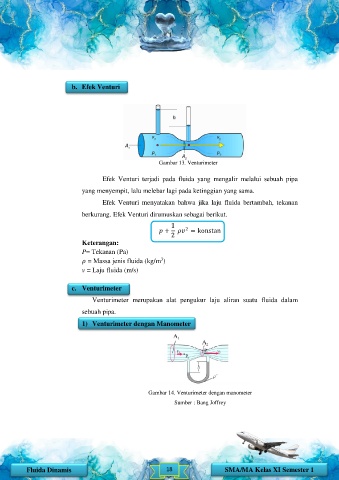

Page 27 - DAHLIA_E-MODUL FLUIDA DINAMIS_Neat

b. Efek Venturi

Gambar 13. Venturimeter

Efek Venturi terjadi pada fluida yang mengalir melalui sebuah pipa

yang menyempit, lalu melebar lagi pada ketinggian yang sama.

Efek Venturi menyatakan bahwa jika laju fluida bertambah, tekanan
berkurang. Efek Venturi dirumuskan sebagai berikut.

1
2
+ = konstan
2
Keterangan:
P= Tekanan (Pa)
3
= Massa jenis fluida (kg/m )
v = Laju fluida (m/s)

c. Venturimeter

Venturimeter merupakan alat pengukur laju aliran suatu fluida dalam

sebuah pipa.
1) Venturimeter dengan Manometer

Gambar 14. Venturimeter dengan manometer

Sumber : Bang Joffrey

Fluida Dinamis 18 SMA/MA Kelas XI Semester 1
