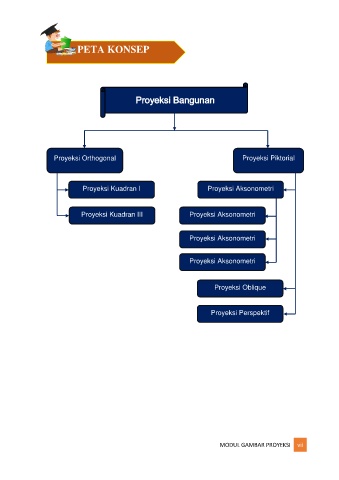

PETA KONSEP



















                    Proyeksi Orthogonal                                               Proyeksi Piktorial




                              Proyeksi Kuadran I                          Proyeksi Aksonometri




                              Proyeksi Kuadran III                  Proyeksi Aksonometri



                                                                    Proyeksi Aksonometri



                                                                    Proyeksi Aksonometri




                                                                            Proyeksi Oblique




                                                                           Proyeksi Perspektif



























                                                                              MODUL GAMBAR PROYEKSI  vii
