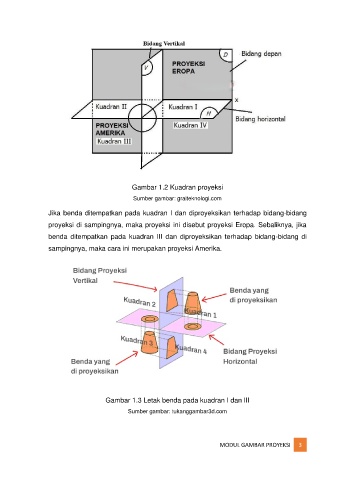

Gambar 1.2 Kuadran proyeksi
Sumber gambar: graiteknologi.com
Jika benda ditempatkan pada kuadran I dan diproyeksikan terhadap bidang-bidang
proyeksi di sampingnya, maka proyeksi ini disebut proyeksi Eropa. Sebaliknya, jika
benda ditempatkan pada kuadran III dan diproyeksikan terhadap bidang-bidang di
sampingnya, maka cara ini merupakan proyeksi Amerika.
Gambar 1.3 Letak benda pada kuadran I dan III
Sumber gambar: tukanggambar3d.com
MODUL GAMBAR PROYEKSI 3
