Page 38 - DuraJet™ / AlumaJet™ Arches
P. 38

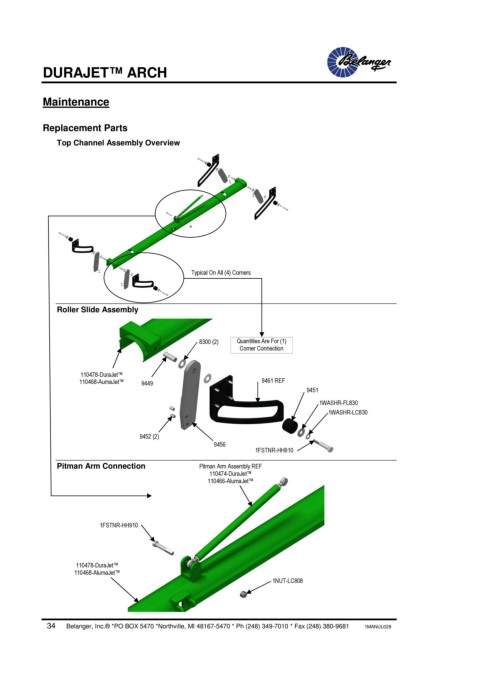

DURAJET™ ARCH


            Maintenance


            Replacement Parts

               Top Channel Assembly Overview


















                                                Typical On All (4) Corners



               Roller Slide Assembly



                                                  8300 (2)   Quantities Are For (1)
                                                            Corner Connection


                     110478-DuraJet™
                     110468-AumaJet™   9449                       9461 REF
                                                                             9451
                                                                                1WASHR-FL830
                                                                                  1WASHR-LC830

                                    9452 (2)
                                                      9456
                                                                1FSTNR-HH910

               Pitman Arm Connection              Pitman Arm Assembly REF
                                                     110474-DuraJet™
                                                    110466-AlumaJet™





                          1FSTNR-HH910




                    110478-DuraJet™
                   110468-AlumaJet™
                                                                     1NUT-LC808




             34     Belanger, Inc.® *PO BOX 5470 *Northville, MI 48167-5470 * Ph (248) 349-7010 * Fax (248) 380-9681       1MANUL028
