Page 75 - EMODUL - PENGOLAHAN CITRA DIGITAL

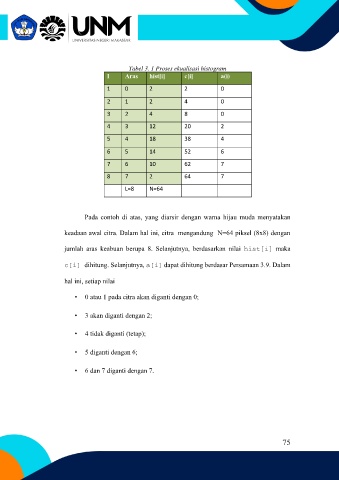

Tabel 3. 1 Proses ekualisasi histogram
I Aras hist[i] c[i] a(i)

1 0 2 2 0

2 1 2 4 0
3 2 4 8 0

4 3 12 20 2

5 4 18 38 4

6 5 14 52 6
7 6 10 62 7

8 7 2 64 7

L=8 N=64

Pada contoh di atas, yang diarsir dengan warna hijau muda menyatakan

keadaan awal citra. Dalam hal ini, citra mengandung N=64 piksel (8x8) dengan

jumlah aras keabuan berupa 8. Selanjutnya, berdasarkan nilai hist[i] maka

c[i] dihitung. Selanjutnya, a[i] dapat dihitung berdasar Persamaan 3.9. Dalam

hal ini, setiap nilai

• 0 atau 1 pada citra akan diganti dengan 0;

• 3 akan diganti dengan 2;

• 4 tidak diganti (tetap);

• 5 diganti dengan 6;

• 6 dan 7 diganti dengan 7.

75
