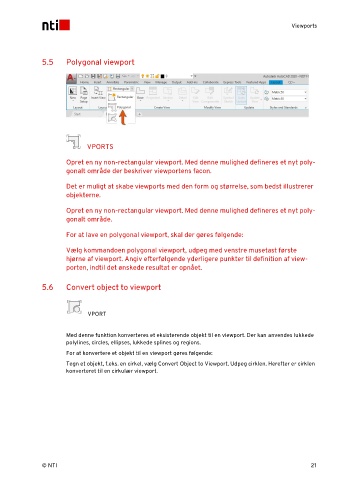

Viewports

5.5 Polygonal viewport

VPORTS

Opret en ny non-rectangular viewport. Med denne mulighed defineres et nyt poly-
gonalt område der beskriver viewportens facon.

Det er muligt at skabe viewports med den form og størrelse, som bedst illustrerer
objekterne.

Opret en ny non-rectangular viewport. Med denne mulighed defineres et nyt poly-
gonalt område.

For at lave en polygonal viewport, skal der gøres følgende:

Vælg kommandoen polygonal viewport, udpeg med venstre musetast første
hjørne af viewport. Angiv efterfølgende yderligere punkter til definition af view-
porten, indtil det ønskede resultat er opnået.

5.6 Convert object to viewport

VPORT

Med denne funktion konverteres et eksisterende objekt til en viewport. Der kan anvendes lukkede
polylines, circles, ellipses, lukkede splines og regions.

For at konvertere et objekt til en viewport gøres følgende:
Tegn et objekt, f.eks. en cirkel, vælg Convert Object to Viewport. Udpeg cirklen. Herefter er cirklen
konverteret til en cirkulær viewport.
