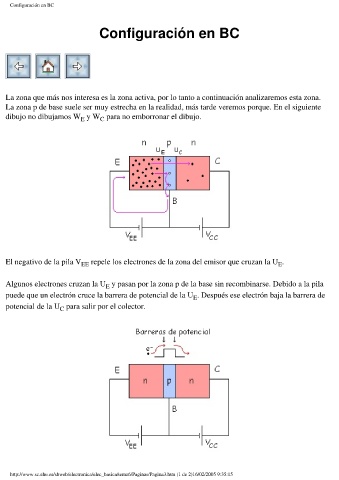

Configuración en BC
Configuración en BC
La zona que más nos interesa es la zona activa, por lo tanto a continuación analizaremos esta zona.
La zona p de base suele ser muy estrecha en la realidad, más tarde veremos porque. En el siguiente
dibujo no dibujamos W y W para no emborronar el dibujo.
E
C
El negativo de la pila V repele los electrones de la zona del emisor que cruzan la U .
EE
E
Algunos electrones cruzan la U y pasan por la zona p de la base sin recombinarse. Debido a la pila
E
puede que un electrón cruce la barrera de potencial de la U . Después ese electrón baja la barrera de
E
potencial de la U para salir por el colector.
C
