Curvas de entrada

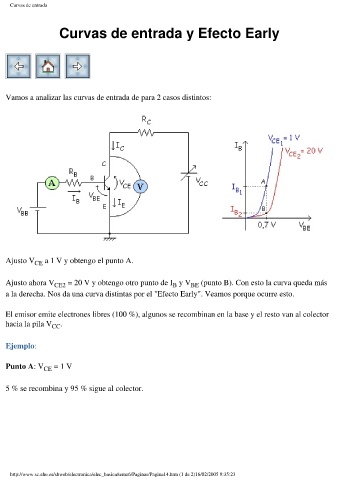

Curvas de entrada y Efecto Early

Vamos a analizar las curvas de entrada de para 2 casos distintos:

Ajusto V CE a 1 V y obtengo el punto A.

Ajusto ahora V CE2 = 20 V y obtengo otro punto de I y V BE (punto B). Con esto la curva queda más
B
a la derecha. Nos da una curva distintas por el "Efecto Early". Veamos porque ocurre esto.

El emisor emite electrones libres (100 %), algunos se recombinan en la base y el resto van al colector
hacia la pila V CC .

Ejemplo:

Punto A: V CE = 1 V

5 % se recombina y 95 % sigue al colector.
