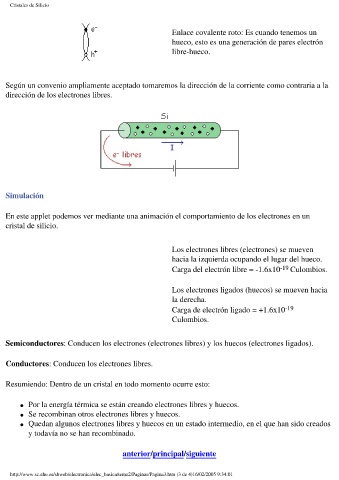

Page 54 - Eletronica Bàsica Semiconductores
P. 54
Cristales de Silicio
Enlace covalente roto: Es cuando tenemos un
hueco, esto es una generación de pares electrón
libre-hueco.
Según un convenio ampliamente aceptado tomaremos la dirección de la corriente como contraria a la
dirección de los electrones libres.
Simulación
En este applet podemos ver mediante una animación el comportamiento de los electrones en un
cristal de silicio.
Los electrones libres (electrones) se mueven
hacia la izquierda ocupando el lugar del hueco.
Carga del electrón libre = -1.6x10 -19 Culombios.
Los electrones ligados (huecos) se mueven hacia
la derecha.
Carga de electrón ligado = +1.6x10 -19
Culombios.
Semiconductores: Conducen los electrones (electrones libres) y los huecos (electrones ligados).
Conductores: Conducen los electrones libres.
Resumiendo: Dentro de un cristal en todo momento ocurre esto:
l Por la energía térmica se están creando electrones libres y huecos.
l Se recombinan otros electrones libres y huecos.
l Quedan algunos electrones libres y huecos en un estado intermedio, en el que han sido creados
y todavía no se han recombinado.
