62.

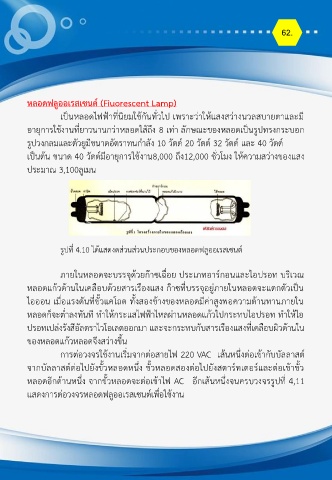

หลอดฟลูออเรสเซนต์ (Fiuorescent Lamp)
เป็นหลอดไฟฟ้าที่นิยมใช้กันทั่วไป เพราะว่าให้แสงสว่างนวลสบายตาและมี
อายุการใช้งานที่ยาวนานกว่าหลอดไส้ถึง 8 เท่า ลักษณะของหลอดเป็นรูปทรงกระบอก
รูปวงกลมและตัวยูมีขนาดอัตราทนก าลัง 10 วัตต์ 20 วัตต์ 32 วัตต์ และ 40 วัตต์
เป็นต้น ขนาด 40 วัตต์มีอายุการใช้งาน8,000 ถึง12,000 ชั่วโมง ให้ความสว่างของแสง
ประมาณ 3,100ลูเมน
รูปที่ 4.10 ได้แสดงดส่วนส่วนประกอบของหลอดฟลูออเรสเซนต์
ภายในหลอดจะบรรจุด้วยก๊าซเฉื่อย ประเภทอาร์กอนและไอปรอท บริเวณ
หลอดแก้วด้านในเคลือบด้วยสารเรืองแสง ก๊าซที่บรรจุอยู่ภายในหลอดจะแตกตัวเป็น
ไอออน เมื่อแรงดันที่ขั้วแคโถด ทั้งสองข้างของหลอดมีค่าสูงพอความต้านทานภายใน
หลอดก็จะต่ าลงทันที ท าให้กระแสไฟฟ้าไหลผ่านหลอดแก้วไปกระทบไอปรอท ท าให้ไอ
ปรอทเปล่งรังสีอัลตราไวโอเลตออกมา และจะกระทบกับสารเรืองแสงที่เคลือบผิวด้านใน
ของหลอดแก้วหลอดจึงสว่างขึ้น
การต่อวงจรใช้งานเริ่มจากต่อสายไฟ 220 VAC เส้นหนึ่งต่อเข้ากับบัลลาสต์
จากบัลลาสต์ต่อไปยังขั้วหลอดหนึ่ง ขั้วหลอดสองต่อไปยังสตาร์ทเตอร์และต่อเข้าขั้ว
หลอดอีกด้านหนึ่ง จากขั้วหลอดจะต่อเข้าไฟ AC อีกเส้นหนึ่งจนครบวงจรรูปที่ 4,11
แสดงการต่อวงจรหลอดฟลูออเรสเซนต์เพื่อใช้งาน
