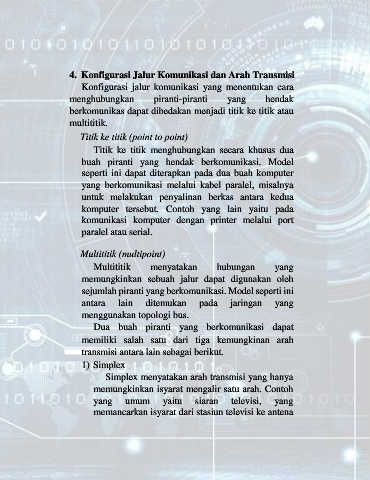

4. Konfigurasi Jalur Komunikasi dan Arah Transmisi

Konfigurasi jalur komunikasi yang menentukan cara
menghubungkan piranti-piranti yang hendak

berkomunikas dapat dibedakan menjadi titik ke titik atau
multititik.

Titik ke titik (point to point)
Titik ke titik menghubungkan secara khusus dua
buah piranti yang hendak berkomunikasi. Model
seperti ini dapat diterapkan pada dua buah komputer

yang berkomunikasi melalui kabel paralel, misalnya
untuk melakukan penyalinan berkas antara kedua

komputer tersebut. Contoh yang lain yaitu pada
komunikasi komputer dengan printer melalui port

paralel atau serial.

Multititik (multipoint)
Multititik menyatakan hubungan yang
memungkinkan sebuah jalur dapat digunakan oleh

sejumlah piranti yang berkomunikasi. Model seperti ini
antara lain ditemukan pada jaringan yang

menggunakan topologi bus.
Dua buah piranti yang berkomunikasi dapat

memiliki salah satu dari tiga kemungkinan arah

transmisi antara lain sebagai berikut.

1) Simplex
Simplex menyatakan arah transmisi yang hanya
memungkinkan isyarat mengalir satu arah. Contoh
yang umum yaitu siaran televisi, yang

memancarkan isyarat dari stasiun televisi ke antena
