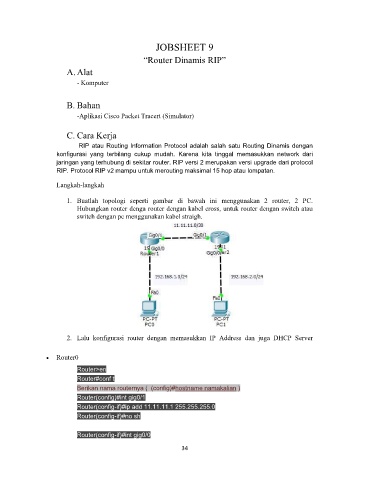

JOBSHEET 9

                                                 “Router Dinamis RIP”

                       A. Alat
                          - Komputer


                       B. Bahan
                          -Aplikasi Cisco Packet Tracert (Simulator)

                       C. Cara Kerja
                           RIP atau Routing Information Protocol adalah salah satu Routing Dinamis dengan
                    konfigurasi  yang  terbilang  cukup  mudah.  Karena  kita  tinggal  memasukkan  network  dari
                    jaringan yang terhubung di sekitar router. RIP versi 2 merupakan versi upgrade dari protocol
                    RIP. Protocol RIP v2 mampu untuk merouting maksimal 15 hop atau lompatan.

                    Langkah-langkah

                       1.  Buatlah  topologi  seperti  gambar  di  bawah  ini  menggunakan  2  router,  2  PC.
                          Hubungkan router denga router dengan kabel cross, untuk router dengan switch atau
                          switch dengan pc menggunakan kabel straigh.























                       2.  Lalu  konfigurasi  router  dengan  memasukkan  IP  Address  dan  juga  DHCP  Server


                  Router0

                          Router>en
                          Router#conf t
                          Berikan nama routernya (  (config)#hostname namakalian )
                          Router(config)#int gig0/1
                          Router(config-if)#ip add 11.11.11.1 255.255.255.0
                          Router(config-if)#no sh

                          Router(config-if)#int gig0/0
