Teknik Gambar Manufaktur
lingkaran. Pada perpotongan lingkaran dengan garis lurus,
buat lingkran dengan diameter 10, di dalam lingkran tersebut
buat poligon dengan jumlah sisi 6 (gambar B)
Lakukan perintah Array sehingga gambar Anda tampak sepert
gambar C.

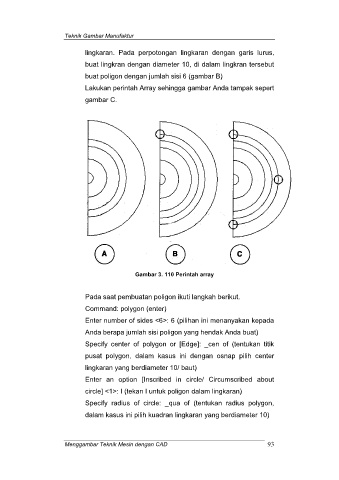

Gambar 3. 110 Perintah array
Pada saat pembuatan poligon ikuti langkah berikut.
Command: polygon (enter)
Enter number of sides <6>: 6 (pilihan ini menanyakan kepada
Anda berapa jumlah sisi poligon yang hendak Anda buat)
Specify center of polygon or [Edge]: _cen of (tentukan titik
pusat polygon, dalam kasus ini dengan osnap pilih center
lingkaran yang berdiameter 10/ baut)
Enter an option [Inscribed in circle/ Circumscribed about
circle] <1>: I (tekan I untuk poligon dalam lingkaran)
Specify radius of circle: _qua of (tentukan radius polygon,
dalam kasus ini pilih kuadran lingkaran yang berdiameter 10)
Menggambar Teknik Mesin dengan CAD 93
