Teknik Gambar Manufaktur

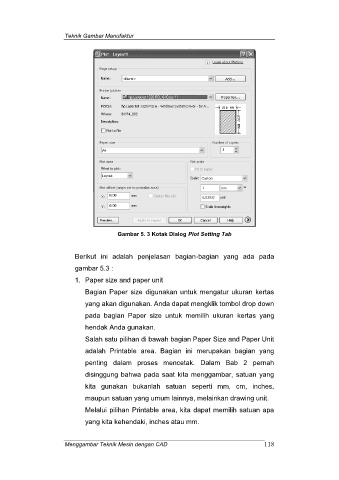

Gambar 5. 3 Kotak Dialog Plot Setting Tab
Berikut ini adalah penjelasan bagian-bagian yang ada pada
gambar 5.3 :
1. Paper size and paper unit
Bagian Paper size digunakan untuk mengatur ukuran kertas
yang akan digunakan. Anda dapat mengklik tombol drop down
pada bagian Paper size untuk memilih ukuran kertas yang
hendak Anda gunakan.
Salah satu pilihan di bawah bagian Paper Size and Paper Unit
adalah Printable area. Bagian ini merupakan bagian yang
penting dalam proses mencetak. Dalam Bab 2 pernah
disinggung bahwa pada saat kita menggambar, satuan yang
kita gunakan bukanlah satuan seperti mm, cm, inches,
maupun satuan yang umum lainnya, melainkan drawing unit.
Melalui pilihan Printable area, kita dapat memilih satuan apa
yang kita kehendaki, inches atau mm.
Menggambar Teknik Mesin dengan CAD 118
