Teknik Gambar Manufaktur

Dari contoh sederhana penggambaran garis di atas, kita dapat

melihat perbedaan cara penulidan antara koordinat Kartesian
dengan koordinat Polar. Namun dari contoh tersebut kita masih

belum dapat membandingkan, koordinat mana yang lebih praktis

dan lebih cepat apabila digunakan untuk menggambar. Untuk itu
mari kita coba membuat gambar seperti diperlihatkan Gambar

2.1. denmgan perintah Line, masing-masing dengan koordinat
Polar dan Kartesian.

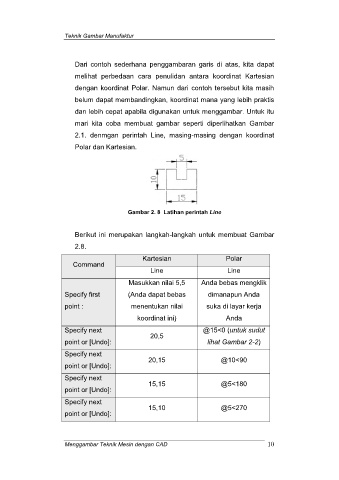

Gambar 2. 8 Latihan perintah Line

Berikut ini merupakan langkah-langkah untuk membuat Gambar

2.8.

Kartesian Polar
Command
Line Line

Masukkan nilai 5,5 Anda bebas mengklik

Specify first (Anda dapat bebas dimanapun Anda
point : menentukan nilai suka di layar kerja

koordinat ini) Anda
Specify next @15<0 (untuk sudut
20,5
point or [Undo]: lihat Gambar 2-2)

Specify next
20,15 @10<90
point or [Undo]:

Specify next
15,15 @5<180
point or [Undo]:

Specify next
15,10 @5<270
point or [Undo]:

Menggambar Teknik Mesin dengan CAD 10
