Teknik Gambar Manufaktur

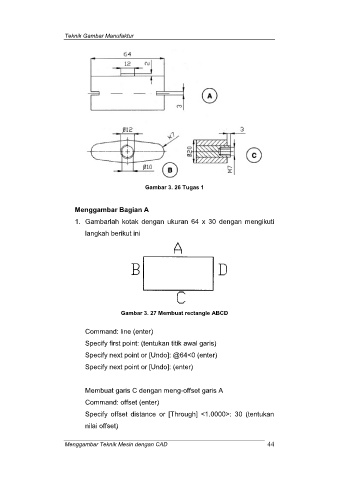

Gambar 3. 26 Tugas 1

Menggambar Bagian A

1. Gambarlah kotak dengan ukuran 64 x 30 dengan mengikuti
langkah berikut ini

Gambar 3. 27 Membuat rectangle ABCD

Command: line (enter)
Specify first point: (tentukan titik awal garis)

Specify next point or [Undo]: @64<0 (enter)

Specify next point or [Undo]: (enter)

Membuat garis C dengan meng-offset garis A
Command: offset (enter)

Specify offset distance or [Through] <1.0000>: 30 (tentukan
nilai offset)

Menggambar Teknik Mesin dengan CAD 44
