Teknik Gambar Manufaktur

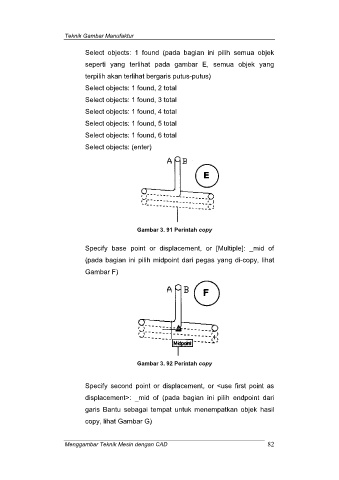

Select objects: 1 found (pada bagian ini pilih semua objek

seperti yang terlihat pada gambar E, semua objek yang

terpilih akan terlihat bergaris putus-putus)
Select objects: 1 found, 2 total

Select objects: 1 found, 3 total

Select objects: 1 found, 4 total
Select objects: 1 found, 5 total

Select objects: 1 found, 6 total
Select objects: (enter)

Gambar 3. 91 Perintah copy

Specify base point or displacement, or [Multiple]: _mid of

(pada bagian ini pilih midpoint dari pegas yang di-copy, lihat

Gambar F)

Gambar 3. 92 Perintah copy

Specify second point or displacement, or <use first point as
displacement>: _mid of (pada bagian ini pilih endpoint dari

garis Bantu sebagai tempat untuk menempatkan objek hasil
copy, lihat Gambar G)

Menggambar Teknik Mesin dengan CAD 82
