Page 25 - TUGAS UAS-MEDIA PENDIDIKAN-REZA MAHENDRA-22076092

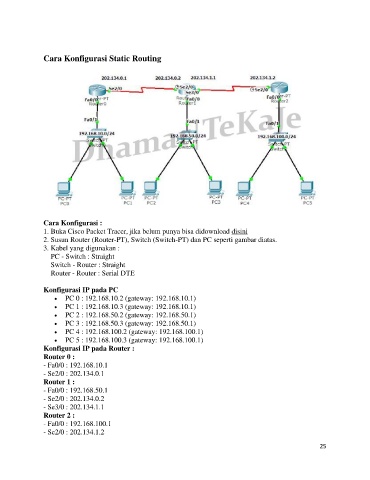

Cara Konfigurasi Static Routing

Cara Konfigurasi :
1. Buka Cisco Packet Tracer, jika belum punya bisa didownload disini
2. Susun Router (Router-PT), Switch (Switch-PT) dan PC seperti gambar diatas.
3. Kabel yang digunakan :
PC - Switch : Straight
Switch - Router : Straight
Router - Router : Serial DTE

Konfigurasi IP pada PC
• PC 0 : 192.168.10.2 (gateway: 192.168.10.1)
• PC 1 : 192.168.10.3 (gateway: 192.168.10.1)
• PC 2 : 192.168.50.2 (gateway: 192.168.50.1)
• PC 3 : 192.168.50.3 (gateway: 192.168.50.1)
• PC 4 : 192.168.100.2 (gateway: 192.168.100.1)
• PC 5 : 192.168.100.3 (gateway: 192.168.100.1)
Konfigurasi IP pada Router :
Router 0 :
- Fa0/0 : 192.168.10.1
- Se2/0 : 202.134.0.1
Router 1 :
- Fa0/0 : 192.168.50.1
- Se2/0 : 202.134.0.2
- Se3/0 : 202.134.1.1
Router 2 :
- Fa0/0 : 192.168.100.1
- Se2/0 : 202.134.1.2

25
