B. Periskop

Periskop adalah alat optik yang berfungsi untuk mengamati benda dalam

jarak jauh atau berada dalam sudut tertentu. Bentuknya sederhana, yaitu berupa
tabung yang dilengkapi dengan cermin/prisma pada ujung-ujungnya. Prisma ini

akan memantulkan cahaya yang datar sejajar padanya, kemudian diatur

sedemikian rupa sehingga membentuk sudut 45 derajat terhadap sumbu tabung.
Periskop digunakan pada tank dan kapal selam. Para navigator kapal di kapal

selam memanfaatkan periskop untuk mengamati gerak-gerik yang terjadi di

permukaan laut. Ketika kita melihat ujung bawah, cahaya sejajar masuk lewat
ujung atas mengenai cermin, oleh cermin akan dipantulkan membentuk sudut 45

derajat ke cermin bawah yang juga membentuk 45 derajat. Sinar-sinar pantul
sejajar tadi akan dipantulkan kembali ke mata kita yang melihat dari ujung bawah

sehingga kamu dapat melihat benda-benda yang berada di ujung atas.
Prinsip kerja Periskop yaitu cahaya dari benda akan masuk secara

horizontal kemudian turun dan mengarah ke mata pengamat secara horizontal

juga. Bagian periskop yang berada diatas permukaan air haruslah tidak menarik
perhatian atau mencolok. Oleh karena itu, pipa periskop dibuat dengan bentuk

panjang menyempit dan kecil.

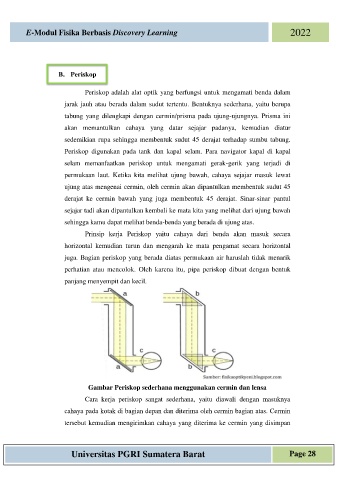

Gambar Periskop sederhana menggunakan cermin dan lensa

Cara kerja periskop sangat sederhana, yaitu diawali dengan masuknya
cahaya pada kotak di bagian depan dan diterima oleh cermin bagian atas. Cermin

tersebut kemudian mengirimkan cahaya yang diterima ke cermin yang disimpan
