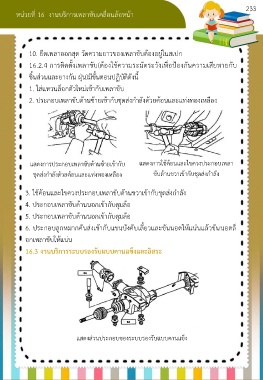

233
หน่วยที่ 16 งานบริการเพลาขับเคลื่อนล้อหน้า

10. ยืดเพลาออกสุด วัดความยาวของเพลาขับต้องอยู่ในสเปก

16.2.4 การติดตั้งเพลาขับ(ต้องใช้ความระมัดระวังเพื่อป้องกันความเสียหายกับ

ชิ้นส่วนและยางกัน ฝุ่น)มีขั้นตอนปฏิบัติดังนี้

1. ใส่แหวนล็อกตัวใหม่เข้ากับเพลาขับ

2. ประกอบเพลาขับด้านซ้ายเข้ากับชุดส่งก าลังด้วยค้อนและแท่งทองเหลือง

แสดงการประกอบเพลาขับด้านซ้ายเข้ากับ แสดงการใช้ค้อนและไขควงประกอบเพลา

ชุดส่งก าลังด้วยค้อนและแท่งทองเหลือง ขับด้านขวาเข้ากับชุดส่งก าลัง

3. ใช้ค้อนและไขควงประกอบเพลาขับด้านขวาเข้ากับชุดส่งก าลัง

4. ประกอบเพลาขับด้านนอกเข้ากับดุมล้อ

5. ประกอบเพลาขับด้านนอกเข้ากับดุมล้อ

6. ประกอบลูกหมากคันส่งเข้ากับแขนบังคับเลี้ยวและขันนอตให้แน่นแล้วขันนอตล็

อกเพลาขับให้แน่น

16.3 งำนบริกำรระบบรองรับแบบคำนแข็งและอิสระ

แสดงส่วนประกอบของระบบรองรับแบบคานแข็ง
