หน่วยที่ 4 เกียร์อัตโนมัติ 35

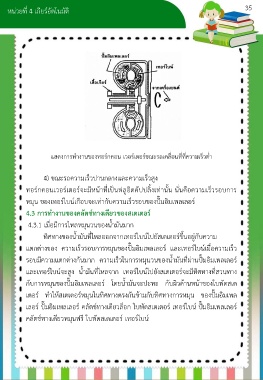

แสดงการท างานของทอร์กคอน เวอร์เตอร์ขณะรถเคลื่อนที่ที่ความเร็วต่ า
4) ขณะรถความเร็วปานกลางและความเร็วสูง
ทอร์กคอนเวอร์เตอร์จะมีหน้าที่เป็นฟลูอิดคัปปลิ้งเท่านั้น นั่นคือความเร็วรอบการ
หมุน ของเทอร์ไบน์เกือบจะเท่ากับความเร็วรอบของปั๊มอิมเพลเลอร์
4.3 กำรท ำงำนของคลัตช์ทำงเดียวของสเตเตอร์
4.3.1 เมื่อมีการไหลหมุนวนของน้ ามันมาก
ทิศทางของน้ ามันที่ไหลออกจากเทอร์ไบน์ไปยัสเตเตอร์ขึ้นอยู่กับความ
แตกต่างของ ความเร็วรอบการหมุนของปั๊มอิมเพลเลอร์ และเทอร์ไบน์เมื่อความเร็ว
รอบมีความแตกต่างกันมาก ความเร็วในการหมุนวนของน้ ามันที่ผ่านปั๊มอิมเพลเลอร์
และเทอร์ไบน์จะสูง น้ ามันที่ไหลจาก เทอร์ไบน์ไปยังสเตเตอร์จะมีทิศทางที่สวนทาง
กับการหมุนของปั๊มอิมเพลเลอร์ โดยน้ ามันจะปะทะ กับผิวด้านหน้าของใบพัดสเต
เตอร์ ท าให้สเตเตอร์หมุนในทิศทางตรงกันข้ามกับทิศทางการหมุน ของปั๊มอิมเพล
เลอร์ ปั๊มอิมเพลเลอร์ คลัตช์ทางเดียวล็อก ใบพัดสเตเตอร์ เทอร์ไบน์ ปั๊มอิมเพลเลอร์
คลัตช์ทางเดียวหมุนฟรี ใบพัดสเตเตอร์ เทอร์ไบน์
