หน่วยที่ 5 เกียร์อัตโนมัติแบบควบคุมด้วย 57
อิเล็กทรอนิกส์

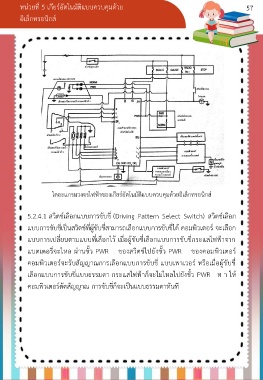

ไดอะแกรมวงจรไฟฟ้าของเกียร์อัตโนมัติแบบควบคุมด้วยอิเล็กทรอนิกส์
5.2.4.1 สวิตช์เลือกแบบการขับขี่ (Driving Pattern Select Switch) สวิตช์เลือก
แบบการขับขี่เป็นสวิตช์ที่ผู้ขับขี่สามารถเลือกแบบการขับขี่ได้ คอมพิวเตอร์ จะเลือก
แบบการเปลี่ยนตามแบบที่เลือกไว้ เมื่อผู้ขับขี่เลือกแบบการขับขี่กระแสไฟฟ้าจาก
แบตเตอรี่จะไหล ผ่านขั้ว PWR ของสวิตช์ไปยังขั้ว PWR ของคอมพิวเตอร์
คอมพิวเตอร์จะรับสัญญาณการเลือกแบบการขับขี่ แบบเพาเวอร์ หรือเมื่อผู้ขับขี่
เลือกแบบการขับขี่แบบธรรมดา กระแสไฟฟ้าก็จะไม่ไหลไปยังขั้ว PWR ท า ให้
คอมพิวเตอร์ตัดสัญญาณ การขับขี่ก็จะเป็นแบบธรรมดาทันที
