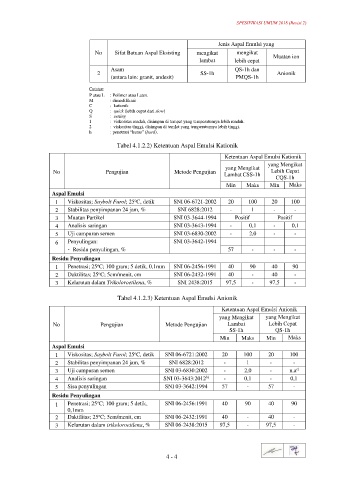

Page 234 - Spesifikasi Umum 2018

SPESIFIKASI UMUM 2018 (Revisi 2)

Jenis Aspal Emulsi yang
No Sifat Batuan Aspal Eksisting mengikat mengikat
lambat lebih cepat Muatan ion
Asam QS-1h dan
2 SS-1h Anionik
(antara lain: granit, andesit) PMQS-1h

Catatan:
P atau L : Polimer atau Latex.
M : dimodifikasi
C : kationik
Q : quick (lebih cepat dari slow)
S : setting
1 : viskositas rendah, disimpan di tempat yang temperaturnya lebih rendah.
2 : viskositas tinggi, disimpan di tem[at yang temperaturnya lebih tinggi.
h : penetrasi “keras” (hard).

Tabel 4.1.2.2) Ketentuan Aspal Emulsi Kationik

Ketentuan Aspal Emulsi Kationik
yang Mengikat yang Mengikat
No Pengujian Metode Pengujian Lambat CSS-1h Lebih Cepat
CQS-1h
Min Maks Min Maks
Aspal Emulsi
o
1 Viskositas; Saybolt Furol; 25 C, detik SNI 06-6721-2002 20 100 20 100
2 Stabilitas penyimpanan 24 jam, % SNI 6828:2012 - 1 - -
3 Muatan Partikel SNI 03-3644-1994 Positif Positif
4 Analisis saringan SNI 03-3643-1994 - 0,1 - 0,1
5 Uji campuran semen SNI 03-6830-2002 - 2,0 - -
6 Penyulingan: SNI 03-3642-1994
- Residu penyulingan, % 57 - - -
Residu Penyulingan
o
1 Penetrasi; 25 C; 100 gram; 5 detik, 0,1mm SNI 06-2456-1991 40 90 40 90
o
2 Daktilitas; 25 C; 5cm/menit, cm SNI 06-2432-1991 40 - 40 -
3 Kelarutan dalam Trikoloroetilena, % SNI 2438:2015 97,5 - 97,5 -

Tabel 4.1.2.3) Ketentuan Aspal Emulsi Anionik

Ketentuan Aspal Emulsi Anionik
yang Mengikat yang Mengikat
No Pengujian Metode Pengujian Lambat Lebih Cepat
SS-1h QS-1h
Min Maks Min Maks
Aspal Emulsi
o
1 Viskositas; Saybolt Furol; 25 C, detik SNI 06-6721:2002 20 100 20 100
2 Stabilitas penyimpanan 24 jam, % SNI 6828:2012 - 1 - -
c)
3 Uji campuran semen SNI 03-6830:2002 - 2,0 - n.a
b)
4 Analisis saringan SNI 03-3643:2012 - 0,1 - 0,1
5 Sisa penyulingan SNI 03-3642:1994 57 - 57 -
Residu Penyulingan
o
1 Penetrasi; 25 C; 100 gram; 5 detik, SNI 06-2456:1991 40 90 40 90
0,1mm
o
2 Daktilitas; 25 C; 5cm/menit, cm SNI 06-2432:1991 40 - 40 -
3 Kelarutan dalam trikoloroetilena, % SNI 06-2438:2015 97,5 - 97,5 -

4 - 4
