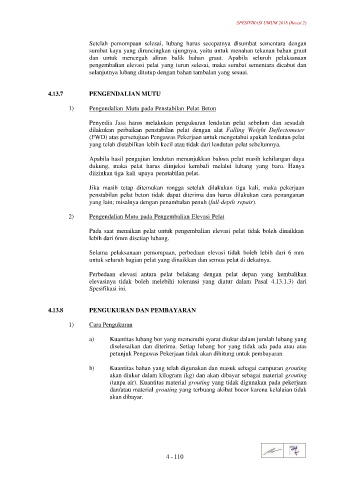

Page 340 - Spesifikasi Umum 2018

SPESIFIKASI UMUM 2018 (Revisi 2)

Setelah pemompaan selesai, lubang harus secepatnya disumbat sementara dengan
sumbat kayu yang diruncingkan ujungnya, yaitu untuk menahan tekanan bahan graut
dan untuk mencegah aliran balik bahan graut. Apabila seluruh pelaksanaan
pengembalian elevasi pelat yang turun selesai, maka sumbat sementara dicabut dan
selanjutnya lubang ditutup dengan bahan tambalan yang sesuai.

4.13.7 PENGENDALIAN MUTU

1) Pengendalian Mutu pada Penstabilan Pelat Beton

Penyedia Jasa harus melakukan pengukuran lendutan pelat sebelum dan sesudah
dilakukan perbaikan penstabilan pelat dengan alat Falling Weight Deflectometer
(FWD) atas persetujuan Pengawas Pekerjaan untuk mengetahui apakah lendutan pelat
yang telah distabilkan lebih kecil atau tidak dari lendutan pelat sebelumnya.

Apabila hasil pengujian lendutan menunjukkan bahwa pelat masih kehilangan daya
dukung, maka pelat harus diinjeksi kembali melalui lubang yang baru. Hanya
diizinkan tiga kali upaya penstabilan pelat.

Jika masih tetap ditemukan rongga setelah dilakukan tiga kali, maka pekerjaan
penstabilan pelat beton tidak dapat diterima dan harus dilakukan cara penanganan
yang lain; misalnya dengan penambalan penuh (full-depth repair).

2) Pengendalian Mutu pada Pengembalian Elevasi Pelat

Pada saat menaikan pelat untuk pengembalian elevasi pelat tidak boleh dinaikkan
lebih dari 6mm disetiap lubang.

Selama pelaksanaan pemompaan, perbedaan elevasi tidak boleh lebih dari 6 mm
untuk seluruh bagian pelat yang dinaikkan dan semua pelat di dekatnya.

Perbedaan elevasi antara pelat belakang dengan pelat depan yang kembalikan
elevasinya tidak boleh melebihi toleransi yang diatur dalam Pasal 4.13.1.3) dari
Spesifikasi ini.

4.13.8 PENGUKURAN DAN PEMBAYARAN

1) Cara Pengukuran

a) Kuantitas lubang bor yang memenuhi syarat diukur dalam jumlah lubang yang
diselesaikan dan diterima. Setiap lubang bor yang tidak ada pada atau atas
petunjuk Pengawas Pekerjaan tidak akan dihitung untuk pembayaran.

b) Kuantitas bahan yang telah digunakan dan masuk sebagai campuran grouting
akan diukur dalam kilogram (kg) dan akan dibayar sebagai material grouting
(tanpa air). Kuantitas material grouting yang tidak digunakan pada pekerjaan
dan/atau material grouting yang terbuang akibat bocor karena kelalaian tidak
akan dibayar.

4 - 110
