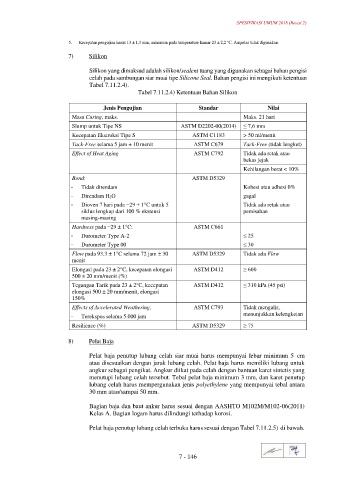

Page 682 - Spesifikasi Umum 2018
P. 682
SPESIFIKASI UMUM 2018 (Revisi 2)
5. Kecepatan pengujian harus 13 ± 1,3 mm, minimum pada temperature kamar 23 ± 2,2 °C. Ampelas tidak digunakan.
7) Silikon
Silikon yang dimaksud adalah silikon/sealent tuang yang digunakan sebagai bahan pengisi
celah pada sambungan siar muai tipe Silicone Seal. Bahan pengisi ini mengikuti ketentuan
Tabel 7.11.2.4).
Tabel 7.11.2.4) Ketentuan Bahan Silikon
Jenis Pengujian Standar Nilai
Masa Curing, maks. Maks. 21 hari
Slump untuk Tipe NS ASTM D2202-00(2014) ≤ 7,6 mm
Kecepatan Ekstruksi Tipe S ASTM C1183 > 50 ml/menit
Tack-Free selama 5 jam ± 10 menit ASTM C679 Tack-Free (tidak lengket)
Effect of Heat Aging ASTM C792 Tidak ada retak atau
bekas jejak
Kehilangan berat < 10%
Bond: ASTM D5329
- Tidak direndam Kohesi atau adhesi 0%
- Direndam H2O gagal
- Dioven 7 hari pada −29 ± 1°C untuk 5 Tidak ada retak atau
siklus lengkap dari 100 % ekstensi pemisahan
masing-masing
Hardness pada −29 ± 1°C: ASTM C661
- Durometer Type A-2 ≤ 25
- Durometer Type 00 ≤ 30
Flow pada 93.3 ± 1°C selama 72 jam ± 30 ASTM D5329 Tidak ada Flow
menit
Elongasi pada 23 ± 2°C, kecepatan elongasi ASTM D412 ≥ 600
500 ± 20 mm/menit (%)
Tegangan Tarik pada 23 ± 2°C, kecepatan ASTM D412 ≤ 310 kPa (45 psi)
elongasi 500 ± 20 mm/menit, elongasi
150%
Effects of Accelerated Weathering, ASTM C793 Tidak mengalir,
- Terekspos selama 5.000 jam menunjukkan kelengketan
Resilience (%) ASTM D5329 ≥ 75
8) Pelat Baja
Pelat baja penutup lubang celah siar muai harus mempunyai lebar minimum 5 cm
atau disesuaikan dengan jarak lubang celah. Pelat baja harus memiliki lubang untuk
angkur sebagai pengikat. Angkur diikat pada celah dengan bantuan karet sintetis yang
menutupi lubang celah tersebut. Tebal pelat baja minimum 3 mm, dan karet penutup
lubang celah harus mempergunakan jenis polyethylene yang mempunyai tebal antara
30 mm atau/sampai 50 mm.
Bagian baja dan baut ankur harus sesuai dengan AASHTO M102M/M102-06(2011)
Kelas A. Bagian logam harus dilindungi terhadap korosi.
Pelat baja penutup lubang celah terbuka harus sesuai dengan Tabel 7.11.2.5) di bawah.
7 - 146
